[Translate "Czech Republic"] Kragarmregal-Anlage

Kvalita a komplexní služby hovoří samy za sebe. Společnost OHRA se může pochlubit více než 40 lety zkušeností jako zavedený výrobce těžkých výkopných regálů a nabízí působivý komplexní servis: Od poradenství až po výrobu a montáž regálových systémů. Konzolový regál je nejdůležitějším produktem v sortimentu.

Díky regálům na míru a rozsáhlému sortimentu příslušenství nabízíme kompletní řešení pro skladování dlouhého zboží a těžkých nákladů. Všechno: Vyrobeno v Německu.

Požádat o cenovou nabídku

Výhody konzolových regálů OHRA

Sofistikované regálové systémy pro těžká břemena nebo dlouhé zboží jsou ve společnosti OHRA vyráběny na míru podle vašich požadavků – a to v Německu.

Pro každý produkt a každé odvětví existují specifická řešení. Výklopné regály na dlouhé zboží se liší výškou, užitnou hloubkou, nosností nebo tloušťkou profilu v závislosti na požadavcích.

  • Stojany regálů a konzolová ramena z plnostěnných, za tepla válcovaných ocelových profilů IPE
  • Zavěšená, výškově nastavitelná ramena
  • volně pohyblivá konzolová ramena chrání zboží a regály v případě
  • kolize nabízíme jednostranná i oboustranná řešení
  • Vysoce kvalitní prášková barva chrání materiál a zajišťuje mimořádně dlouhou životnost
  • dispozici také se střechou, zadním panelem a dešťovým žlabem ve venkovním prostoru
  • volitelná žárově pozinkovaná varianta pro venkovní skladování
Wir sind dann zufrieden, wenn Sie zufrieden sind.
Wir planen mit Ihrem vorhandenen Platz und Ihren individuellen Anforderungen.

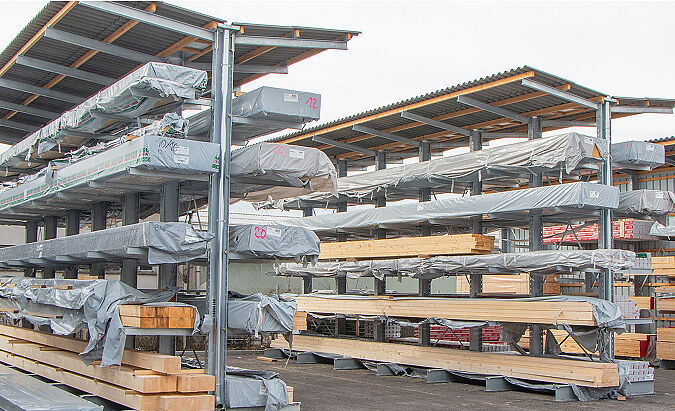

Dank Dach im Außenbereich eine gute Sache. Ideal für den Holzhandel.
Doppelseitige Kragarmregale für den Autohandel. So macht Lagern Freude!

Princip konzolového ramene je jednoduchý, ale společnost OHRA jej plně promyslela.

Der freibewegliche Kragarm schont Ware und Regal und weicht Anstößen aus. Das Funktionsprinzip des Kragarmregals ist simpel aber genial.
Das Kragarm-Prinzip ist simpel aber dennoch von OHRA voll durchdacht. Für die Langgut- und Schwerlast-Lagerung eignen sich die Kragarmregale in nahezu allen handwerklichen und industriellen Branchen.

Vše, co potřebujete vědět, na první pohled

Jsou k dispozici v jednostranné nebo oboustranné variantě. Jednostranné výklopné regály se obvykle integrují podél stěn skladu nebo se staví v jejich blízkosti.

Jsou dvoustranné, umožňují přístup z obou stran a zachovávají si stabilitu díky rovnoměrnému rozložení hmotnosti a stabilní základní konstrukci. Obojí lze také ukotvit do země.

Kromě jednoduchých variant existují také modely se střechou, které poskytují uloženému zboží ochranu před povětrnostními vlivy, pokud jsou používány venku.

Konzolové regály z ocelových profilů válcovaných za tepla se dnes používají téměř ve všech průmyslových odvětvích:

V obchodě se dřevem nebo stavebním materiálem pro skladování hranolů, prken, kamenů, trubek a profilů,

v ocelářství, kde je třeba bezpečně skladovat plechové formáty a těžké ocelové profily, v truhlářství a stolařství jako sklad těžkých dřevotřískových desek,

ale také v autobazarech a přístavištích,

Výrobci nábytku a kuchyní

a v mnoha dalších odvětvích, kde je důležité skladovat velké množství na malé ploše. Pro každý produkt a každé odvětví existují specifická řešení. V závislosti na požadavcích se liší výškou, užitnou hloubkou, nosností nebo tloušťkou profilu. Proto společnost OHRA vždy vyrábí regály pro vysoké zatížení podle individuálních požadavků a specifických specifikací svých zákazníků.

Konzolové regály jsou extrémně pevný skladovací systém pro skladování dlouhého zboží a těžkých nákladů. Jedná se například o dřevěné panely, plechy, profily, nosníky nebo ocelové prvky, stavební materiály nebo dokonce vyřazená vozidla a všechny druhy těžkých nákladů

Naše varianty, váš výběr

Jednoduchý funkční princip – mnoho užitečných variant:

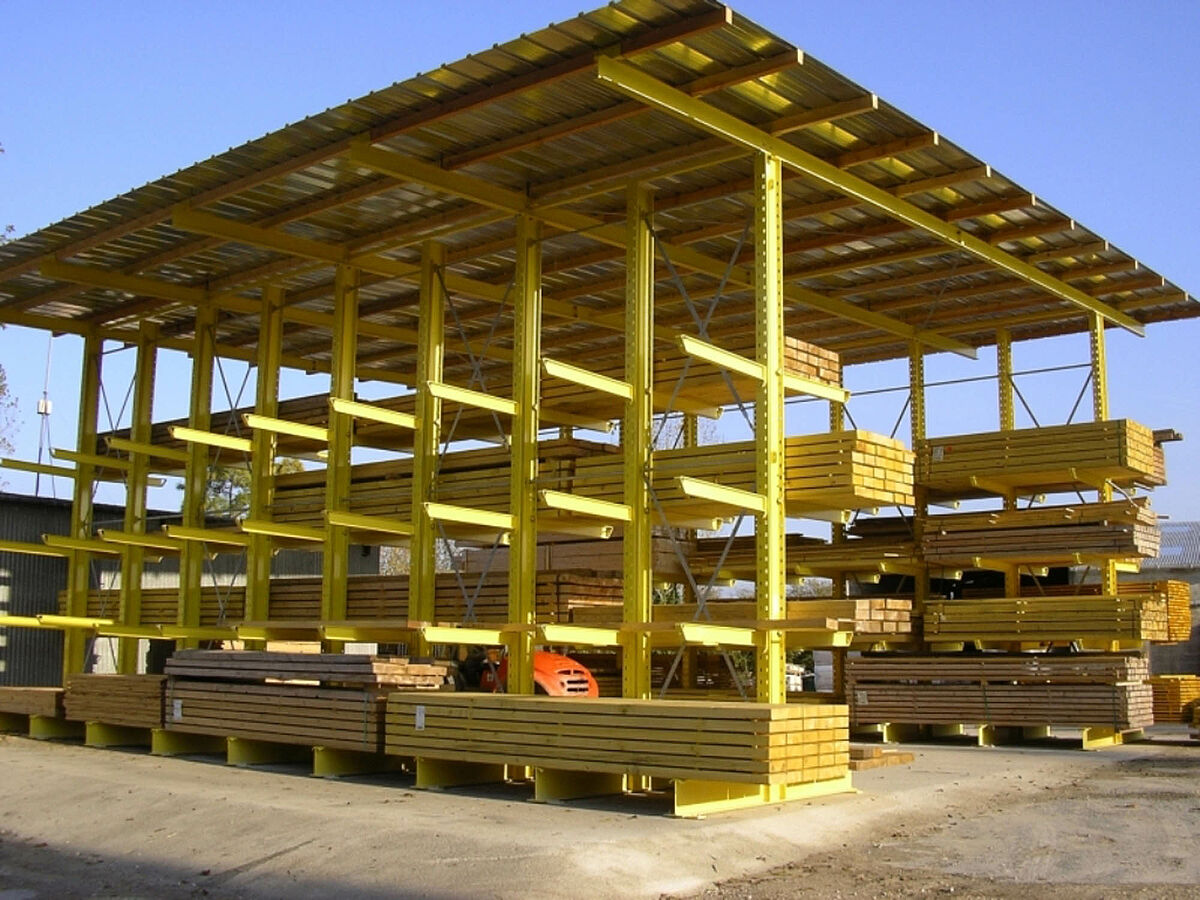

Cantilever racking with roof
Doppelseitig mit Dach. Die Ware lagert wettergeschützt im Außenlager.
Cantilever racking system with a monopitch roof
Mit Pultdach. Offene Lagerung im Außenlager mit optimalem Regenschutz.
Cantilever racking system with roof
Mit Dach. Die PVC-Dacheindeckung sorgt für ausreichende Beleuchtung im Holzlager.
cantilever racking system with roof
Mit Dach, um schwere Lasten im Freien zu lagern.
Cantilever racking system with roof and cladding wall
Mit Dach und seitlichicher Verbretterung. Optimaler Wetterschutz bei gleichzeitiger Ventilation.

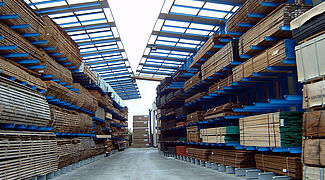

cantilever racking system with roof
Mit großer Dachfläche. Die Ware lagert im Freien und ist trotzdem vor Regen geschützt.

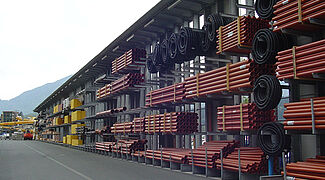

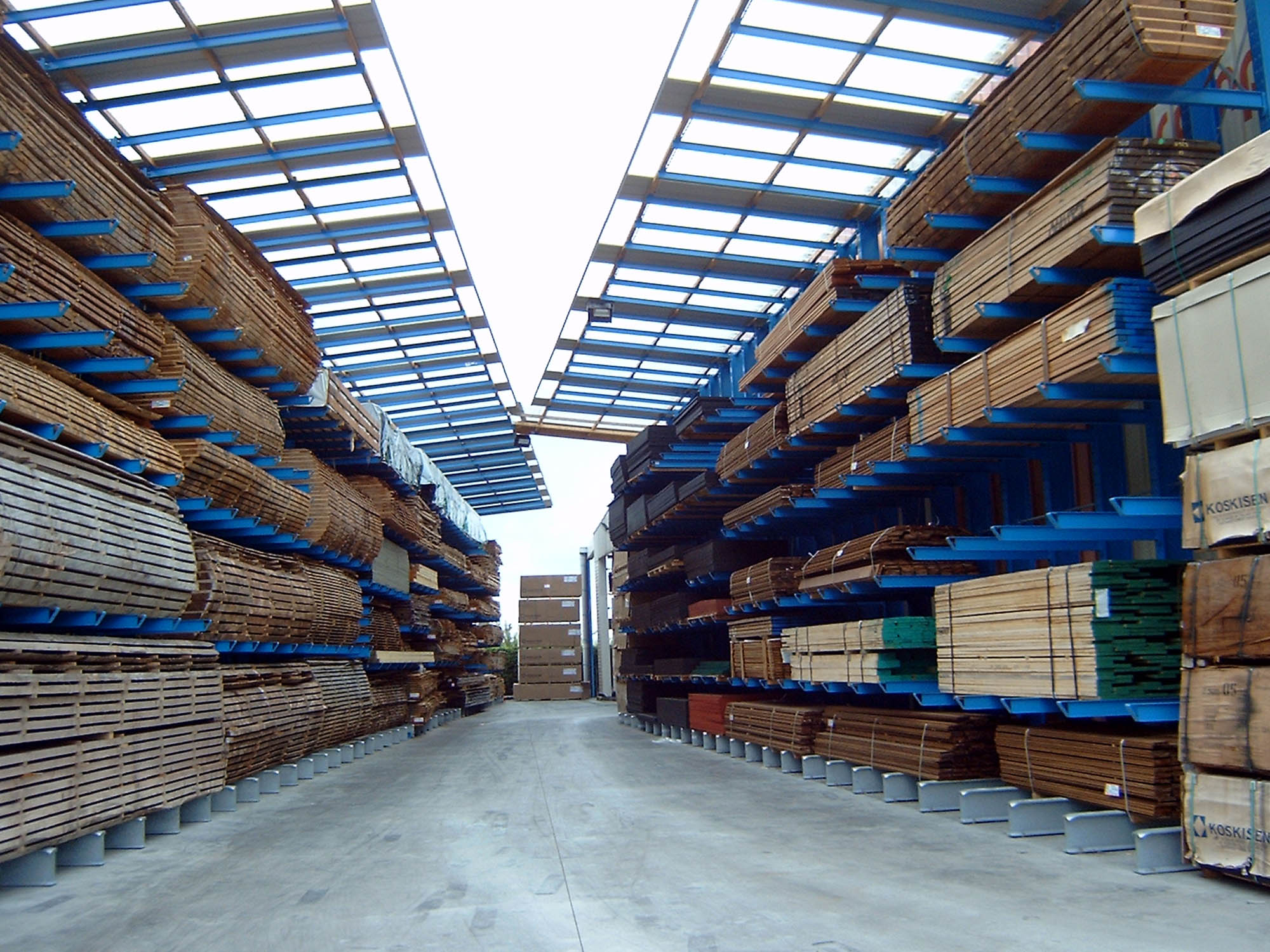

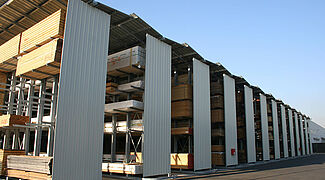

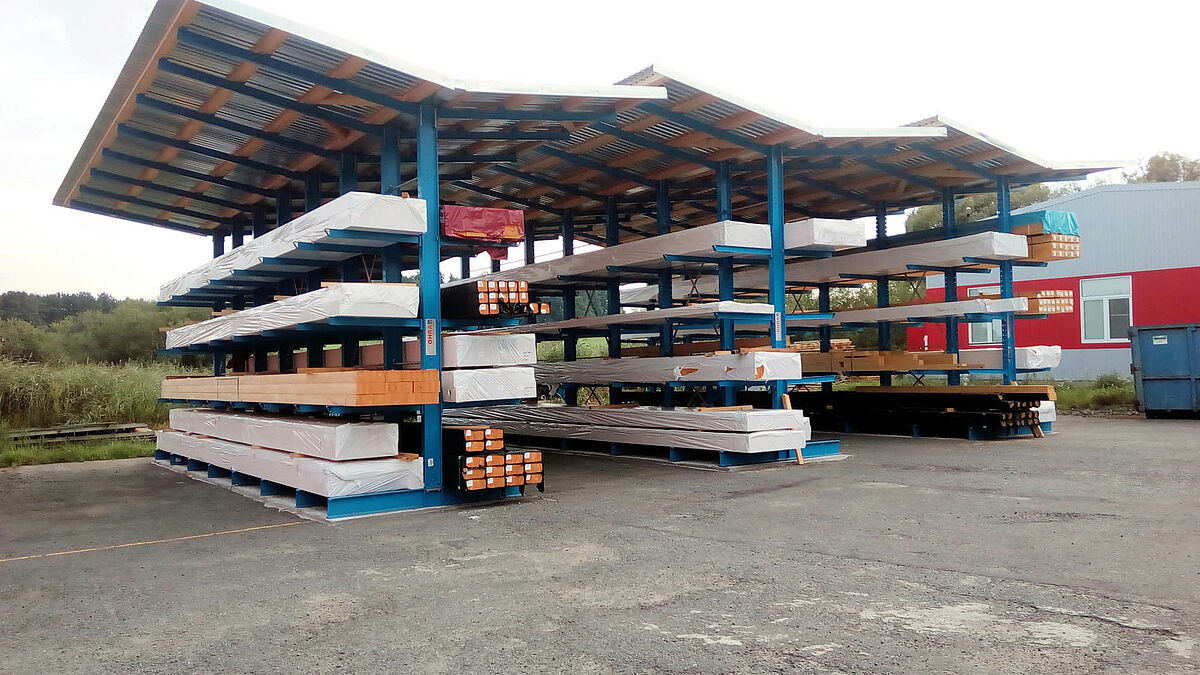

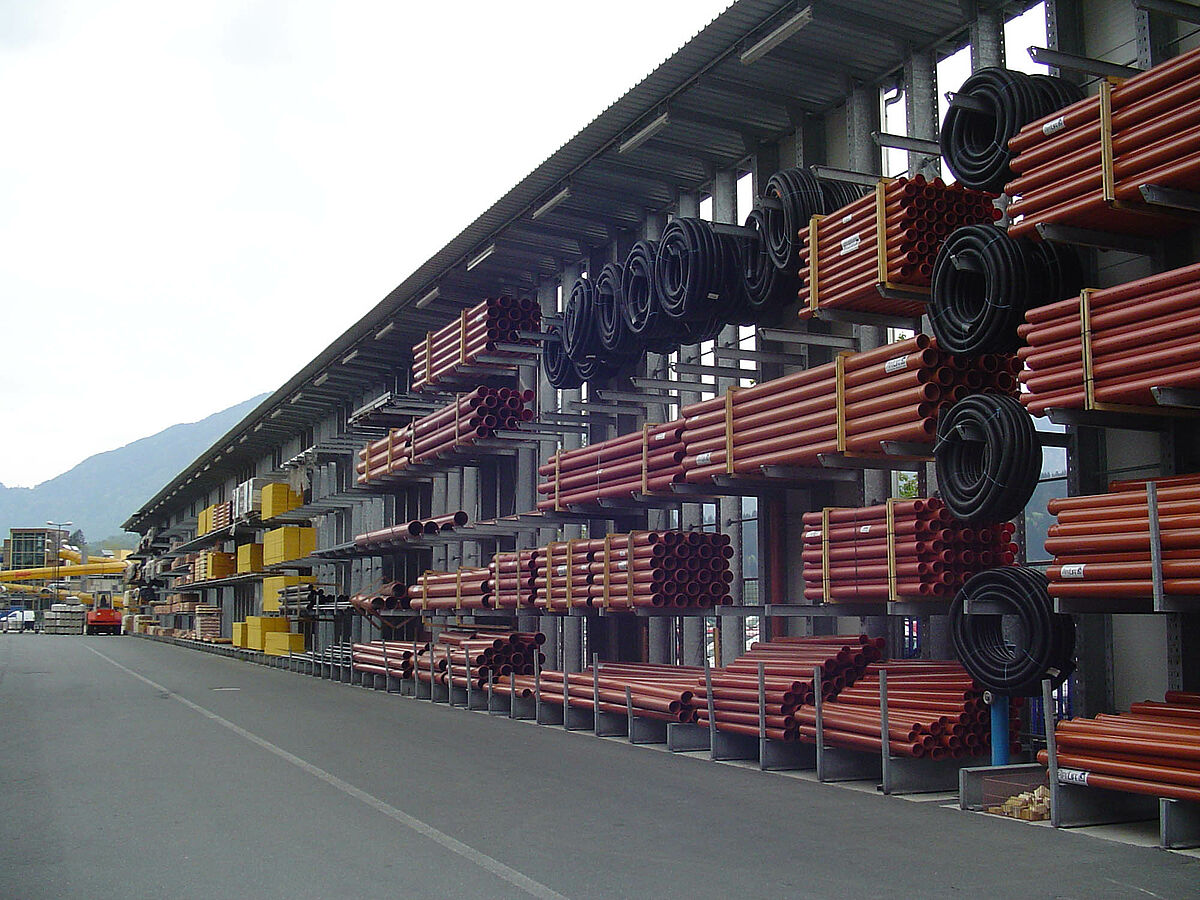

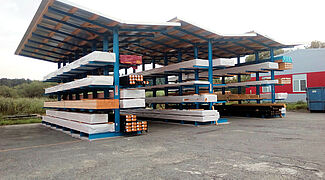

Konzolové regály se střechou

Ve venkovních prostorách jsou konzolové regály se střechou tou správnou volbou pro vaše dlouhé zboží, které nemusí být nutně uloženo v hale. Kromě požadavků na zatížení zohledňujeme při výpočtu statiky skladovacího systému také zatížení sněhem a větrem ve vašem regionu a podle toho dimenzujeme profily a střechu regálu. Poradíme vám od samého začátku: od plánování až po zastřešení. Podpoříme vás také při vyřizování stavebního povolení – na vyžádání vám poskytneme výkresové podklady a statiku.

Konzolový regál se střechou

Jednostranné výklopné regály

Jednostranný výklopný regál se obvykle umísťuje pod střechu nebo před stěnu. Ovládá se pouze z jedné strany. Stabilní konstrukce umožňuje volné postavení. Pokud je konzolový regál plánován na jedné straně, může být vzadu a po stranách zvenku uzavřen – například trapézovým plechem nebo dřevem.

Jednostranné konzolové regály

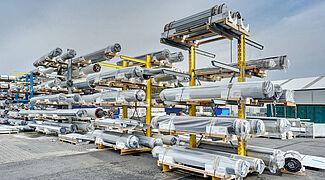

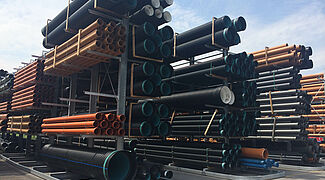

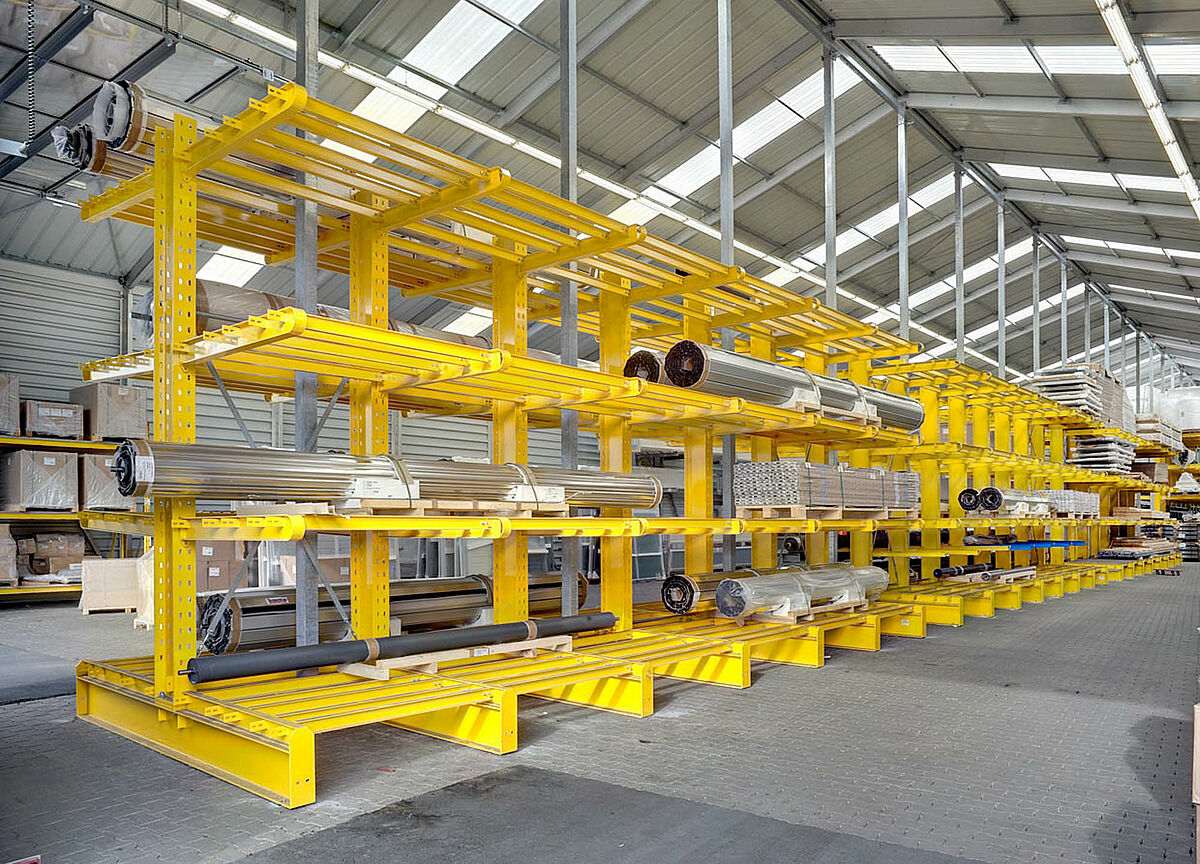

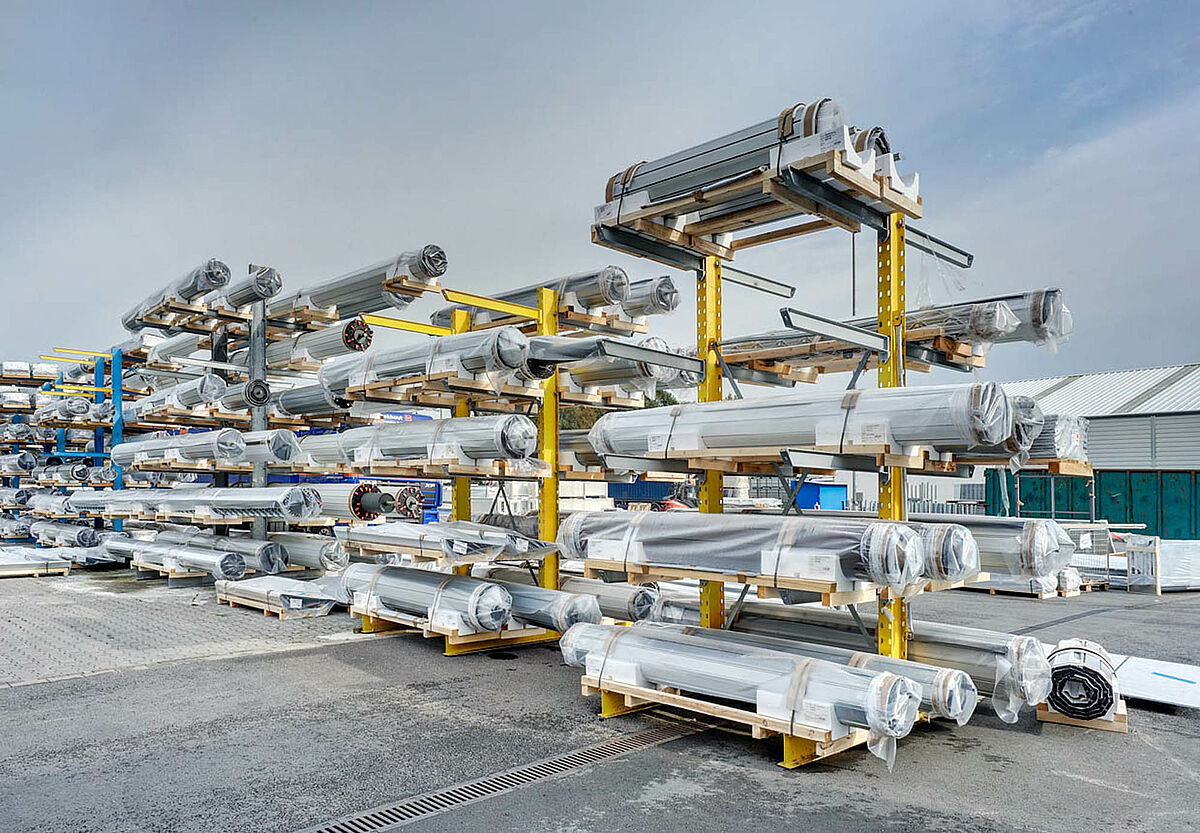

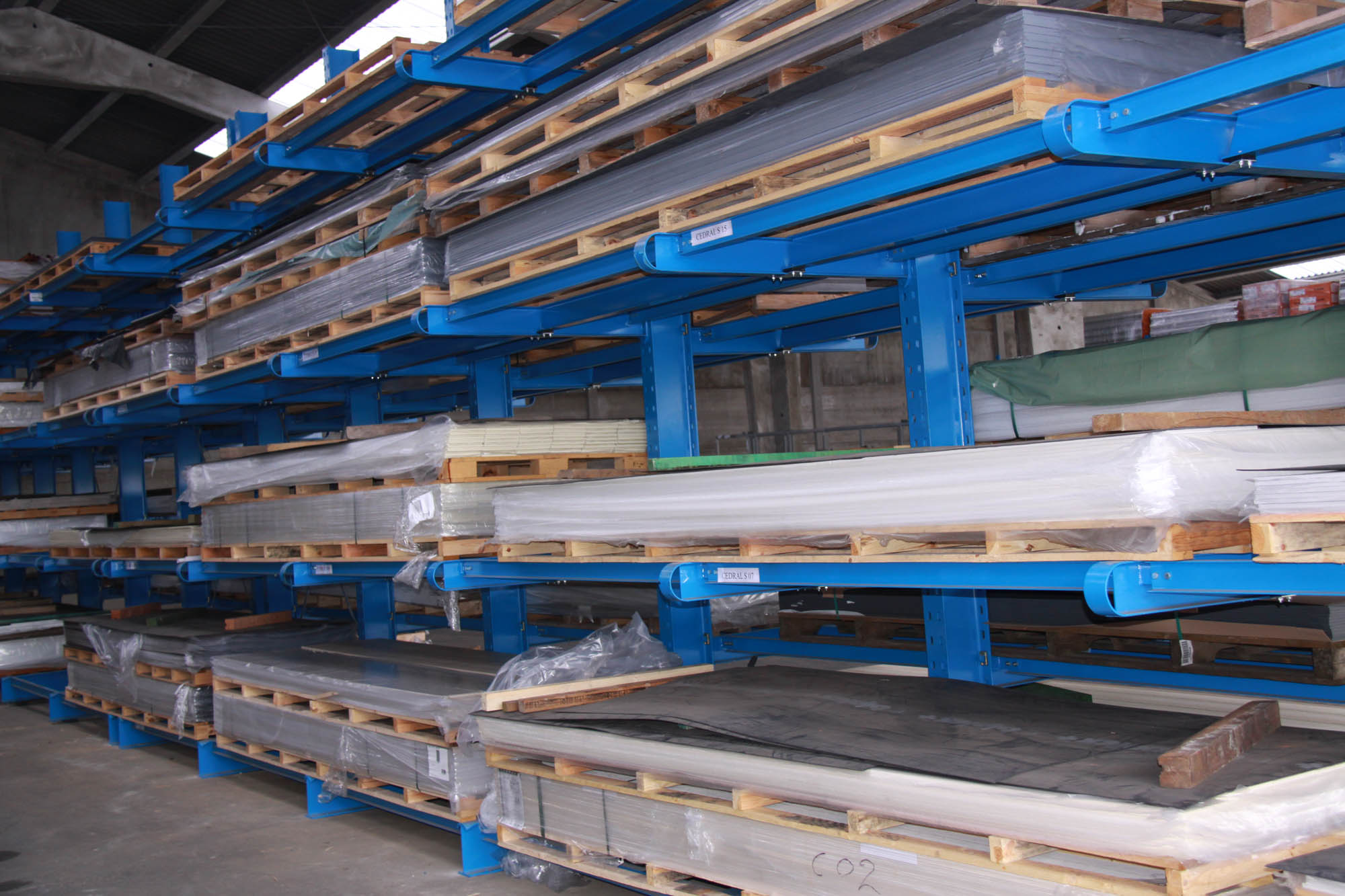

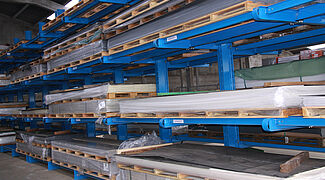

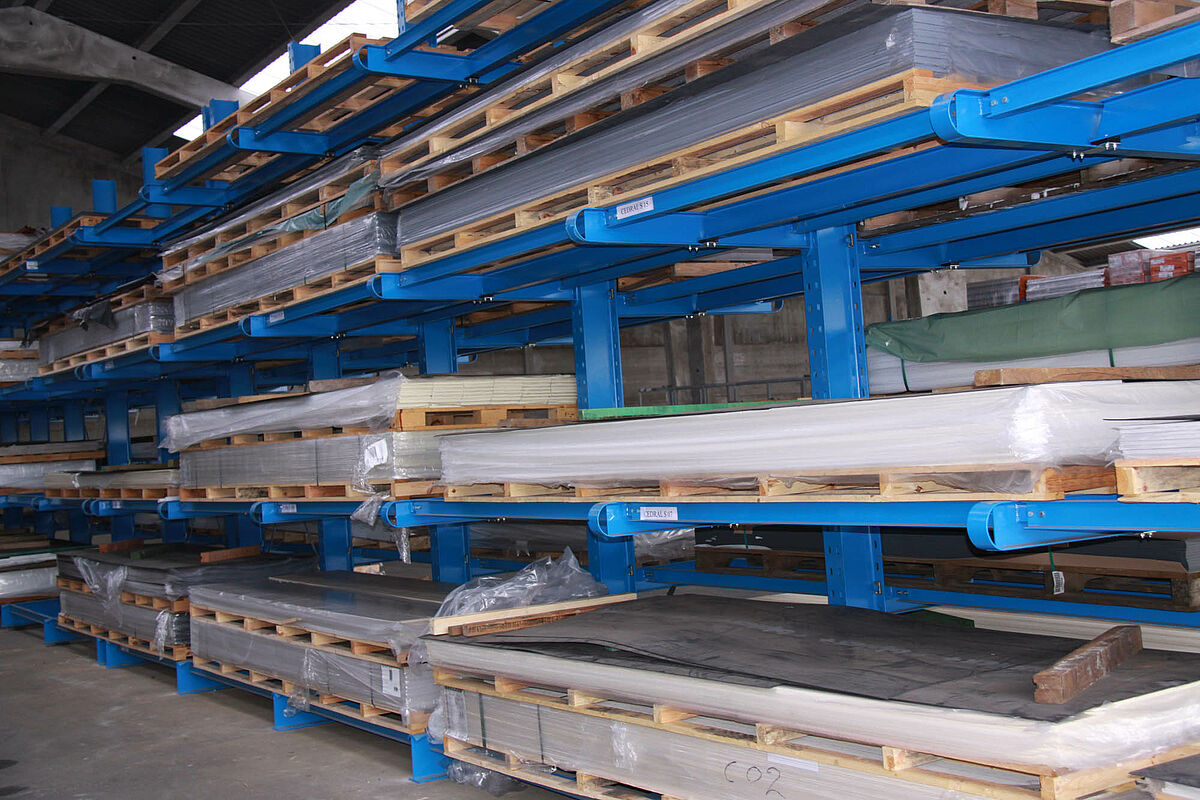

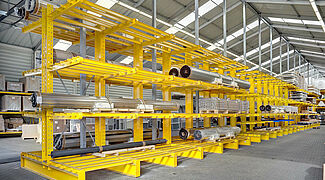

Cantilever racking light loads
Einseitiges Kragarmregal

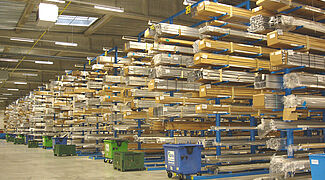

Cantilever racking system for aluminium
Einseitiges Kragarmregal
Cantilever racking system steel storage
Einseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal

Oboustranné nosníkové regály

Dvojitý nebo dvoustranný nosníkový regál se skládá ze stejného svislého profilu jako jednostranná varianta. Obě strany regálové jednotky jsou však vybaveny nohami a konzolovými rameny. Získáte tak dvojnásobný úložný prostor. Díky této výhodě je oboustranné řešení ještě ekonomičtější.

Dvoustranný nosník

Konzolové regály pro těžká břemena

Těžká břemena jsou výzvou pro každý regálový systém. Konzolové regály od společnosti OHRA se proto skládají z ocelových profilů válcovaných za tepla pro všechny nosné prvky. Výhody tohoto regálového systému jsou ještě patrnější s rostoucími požadavky na zatížení. Při standardním zatížení ramen až 2 500 kg a při zatížení sloupů až do10 000 kg, zvládne bez problémů i těžká břemena.



Těžké úložné výklopné regály

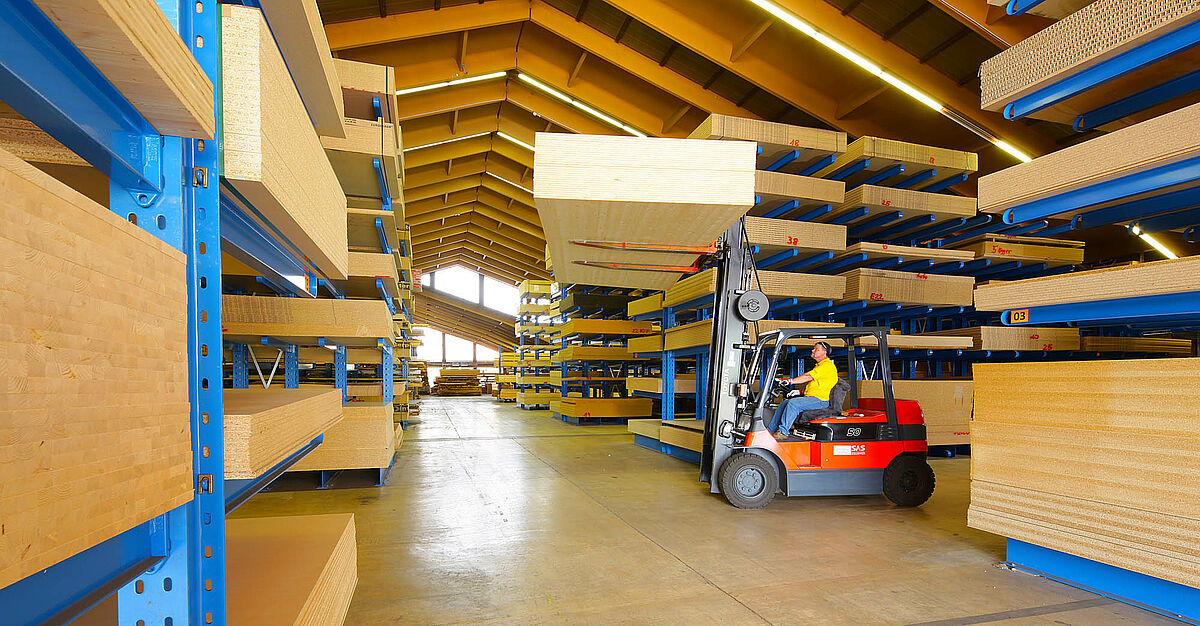

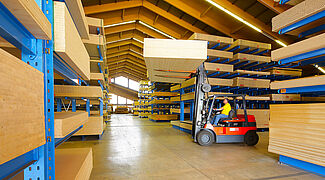

cantilever racking system for storing timber
Für die Lagerung von Spanplatten. Das Kragarmregal ist doppelseitig und pulverbeschichtet.

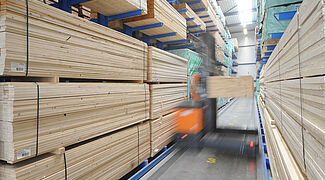

Cantilever racking for timber storage
Kragarmregale für die Holzlagerung. Schmalganglager mit Führungsschienen für 4-Wege-Stapler

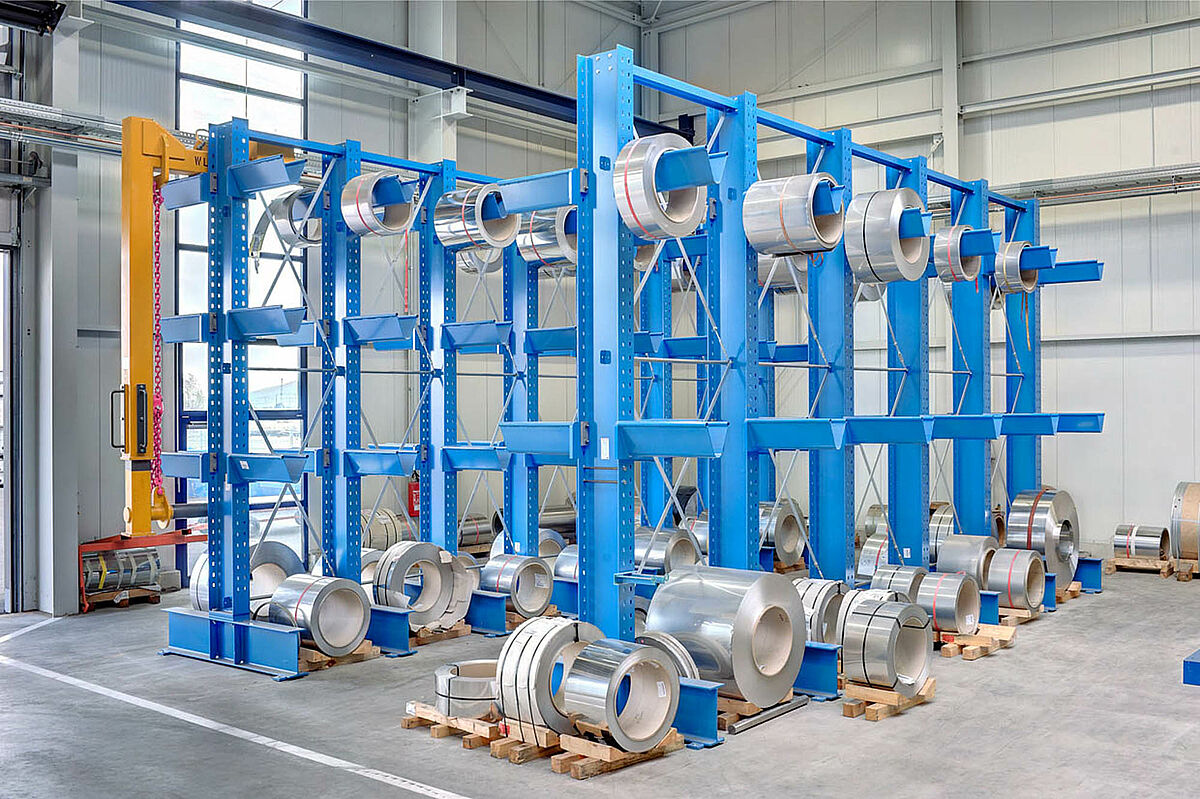

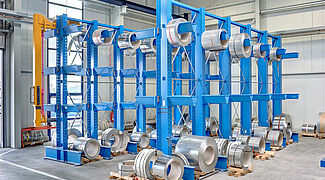

Cantilever racking for coils
Perfekt für Coils. Tragfähigkeit bis zu 15 Tonnen pro Arm.
Cantilever racking for the storage of timber
Kragarmregale für Holzplatten. Direkter Zugriff auf verschiedene Abmessungen.

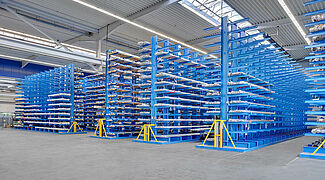

Cantilever racking system for storing steel
In einem Stahl Service-Center. Hohe Tragfähigkeiten für Blech- und Profillagerung.

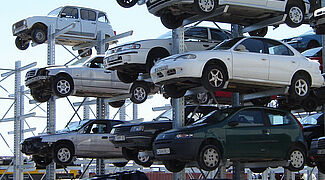

Cantilever racking system for car recycling
Für die Lagerung von Altfahrzeugen bei einem Autoverwerter. Lagermöglichkeit von bis zu 4 Fahrzeugen übereinander.

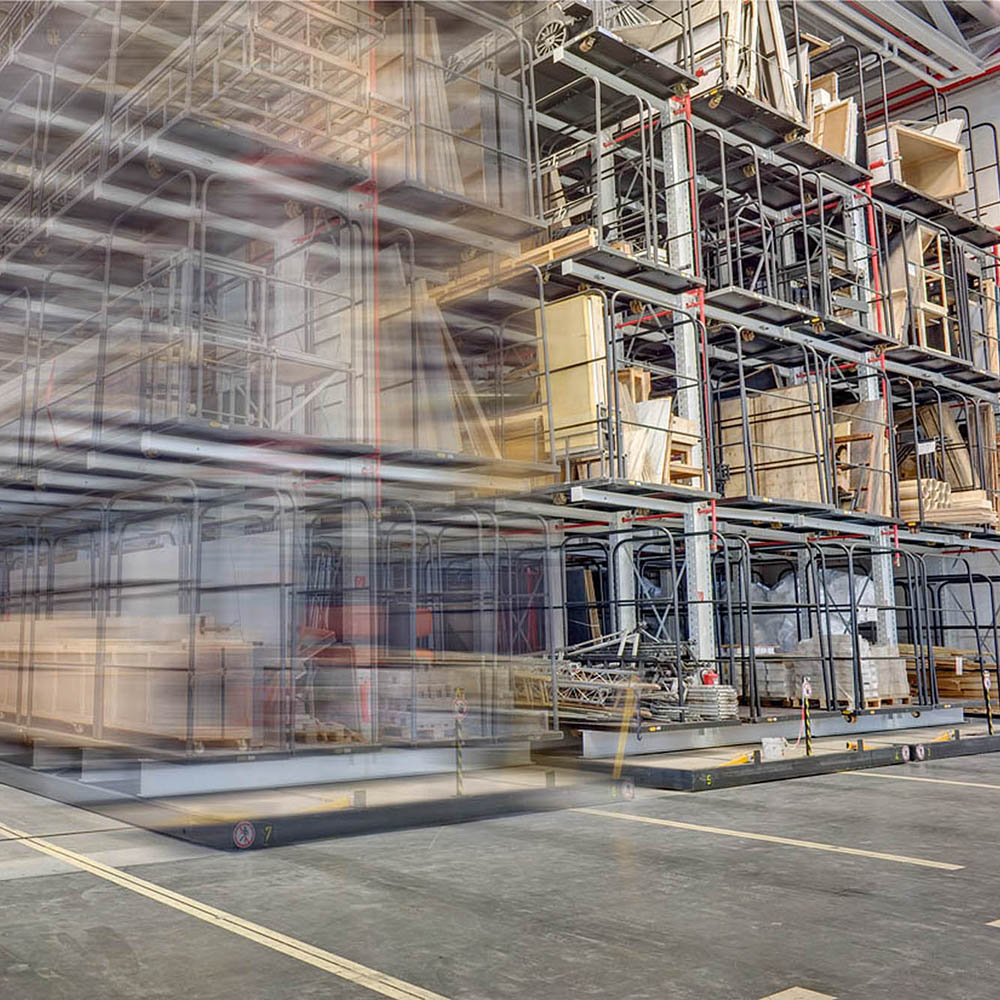

Mobile racking system
Verschieberegal. Die robusten Regale werden auf Verfahrwagen montiert, die elektrisch bewegt werden können. Kompakte Lagerung auf kleiner Grundfläche.

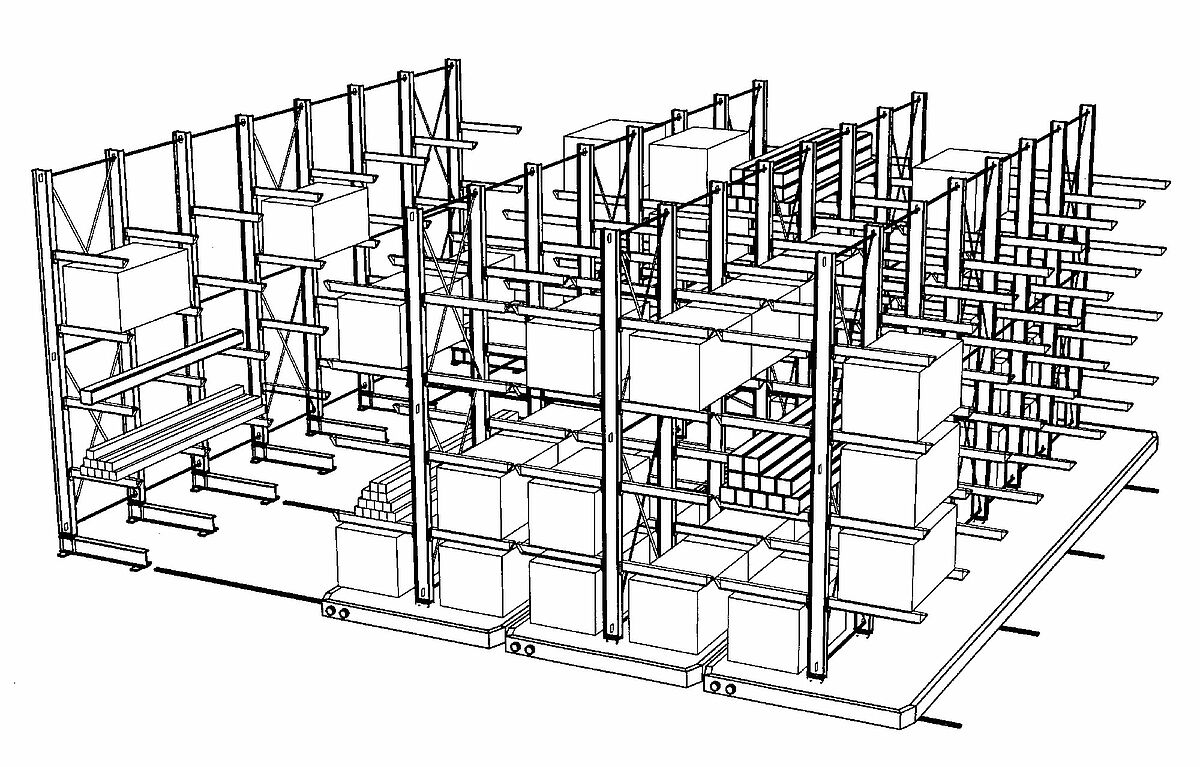

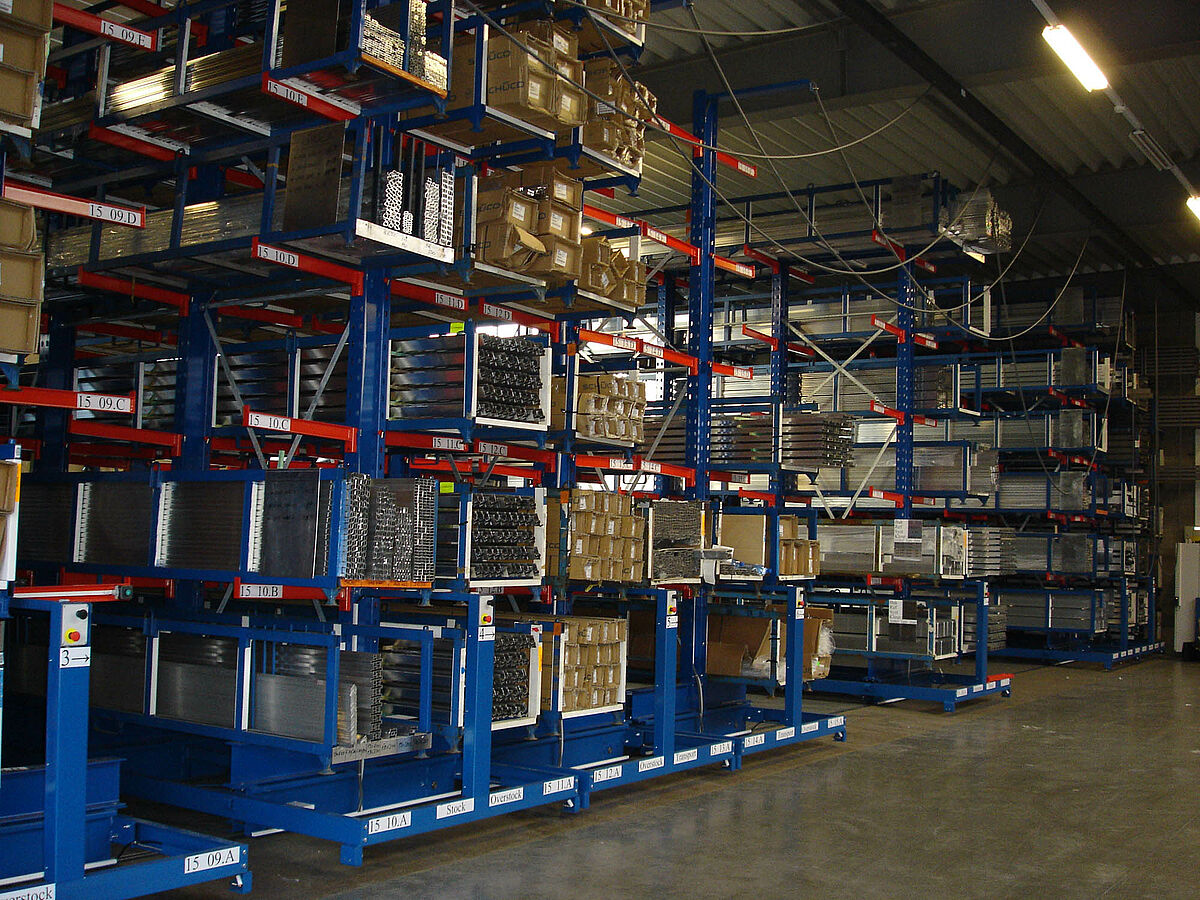

Mobile cantilever racking
Das Prinzip einer Verschieberegal-Anlage.
Mobile cantilever racking system
Verschiebbare Varianten bei einem Aluminiumverarbeiter. Kompakte Lagermöglichkeit auf geringer Grundfläche. Auf Knopfdruck fahren die Regalzeilen auseinander, so dass nur ein Regalgang geöffnet ist.
Mobile cantilever racking system
Offener Gang eines Verschieberegals. Auf Knopfdruck öffnet sich nur der Gang, in welchem man ein- oder auslagern möchte. Elektronische Steuerung.

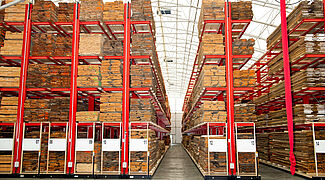

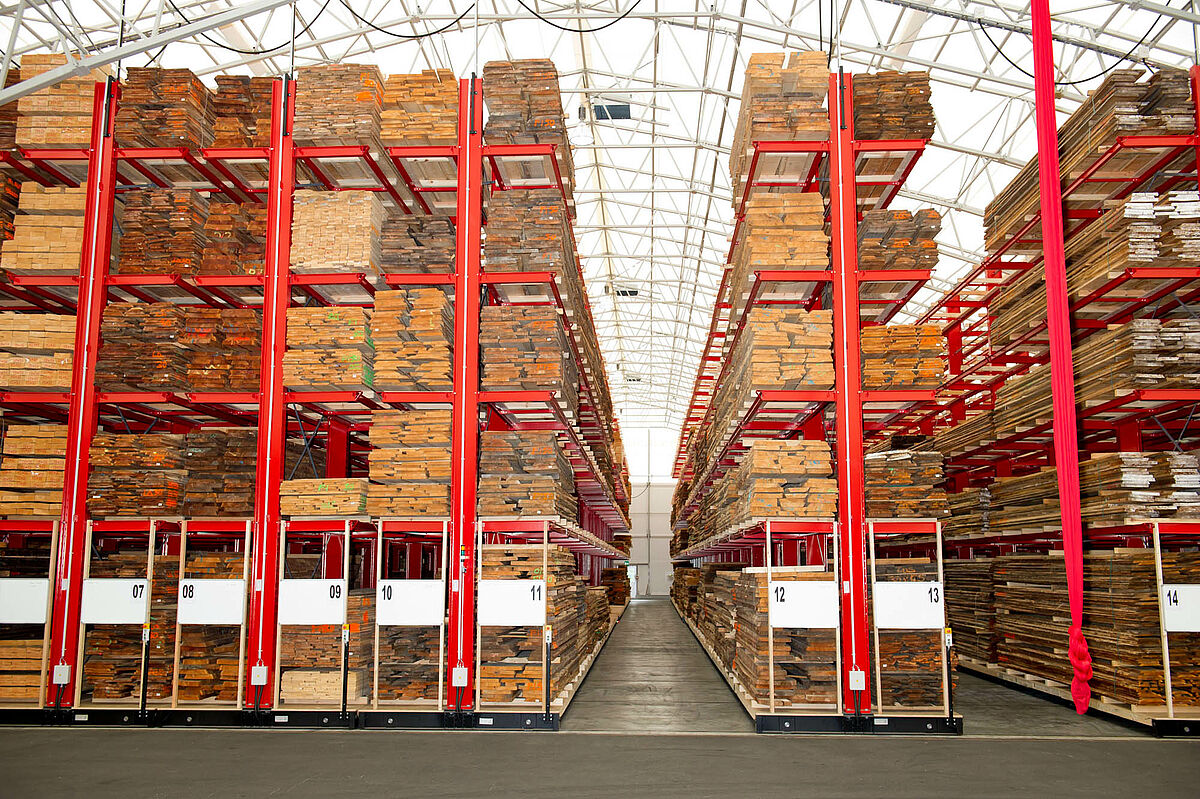

mobile racking system in a timber wholesale warehouse
Verschieberegale bei einem Holzhändler in Österreich. Die Ware ist sicher auf den robusten Kragarmen gelagert. Auf Knopfdruck öffnet sich nur der Gang, aus dem Ware entnommen oder eingelagert werden soll.
Mobile cantilever racking system
Verschiebbare Version bei einem Holzverarbeiter. Nur der Gang, in dem man ein- oder auslagern möchte, ist geöffnet. Die restlichen Regalzeilen sind Platz sparend zusammengeschoben.
mobile cantilever racking
Verfahrbar für Langgut. Es öffnet sich immer nur der Gang, in dem Ware ein- oder ausgelagert werden soll.

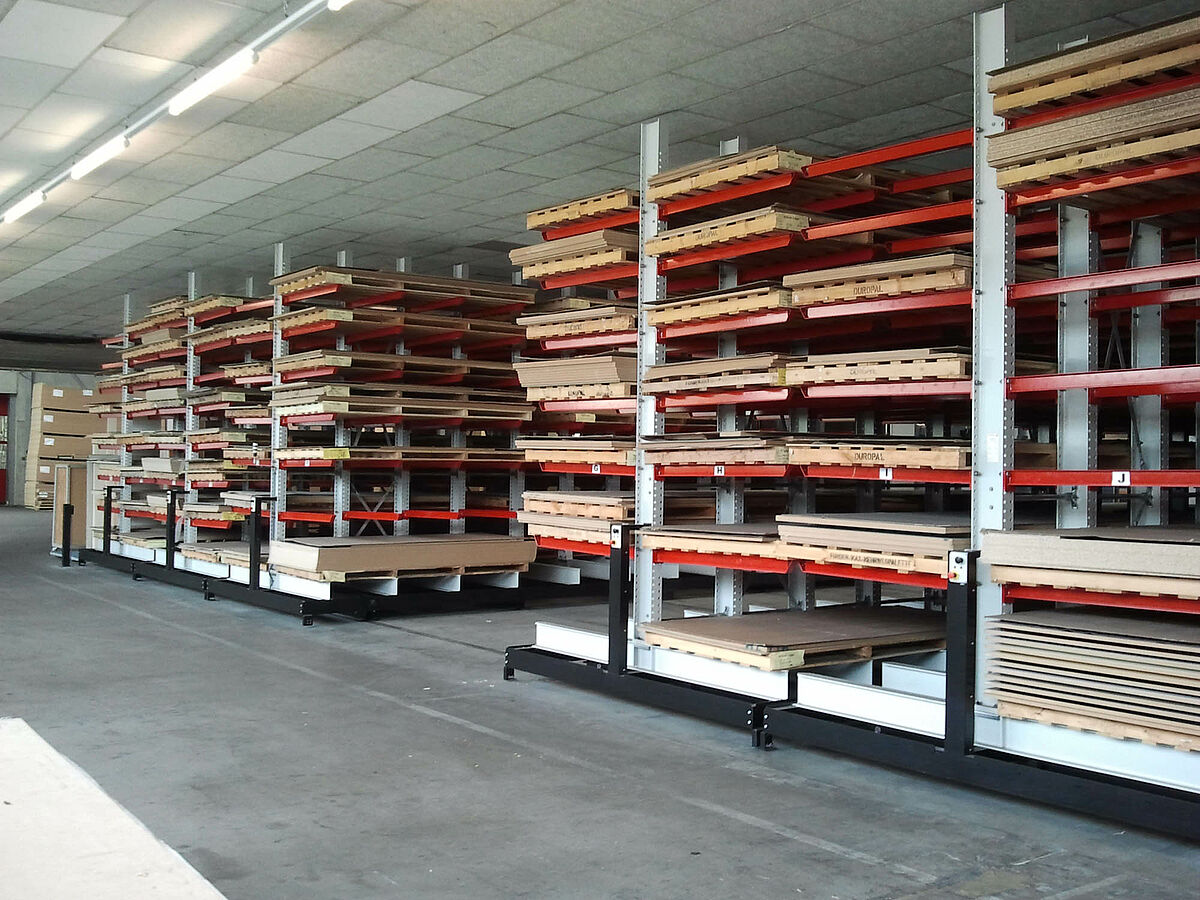

Konzolové regály jako posuvné regály

V pojízdném regálovém systému jsou řady regálů vzájemně přímo propojeny a není mezi nimi žádný volný prostor. Teprve když chcete mít přístup k uloženým položkám, můžete požadované police ručně nebo elektricky přesunout, a tím vytvořit přístup. Pomocí posuvných regálů od společnosti OHRA můžete optimálně využít omezený skladovací prostor a efektivně uspořádat své výrobky. Úspora místa také umožňuje přehled o skladovaném zboží a různých skupinách výrobků, což šetří čas a zdroje.

Konzolové regály jako posuvné regály

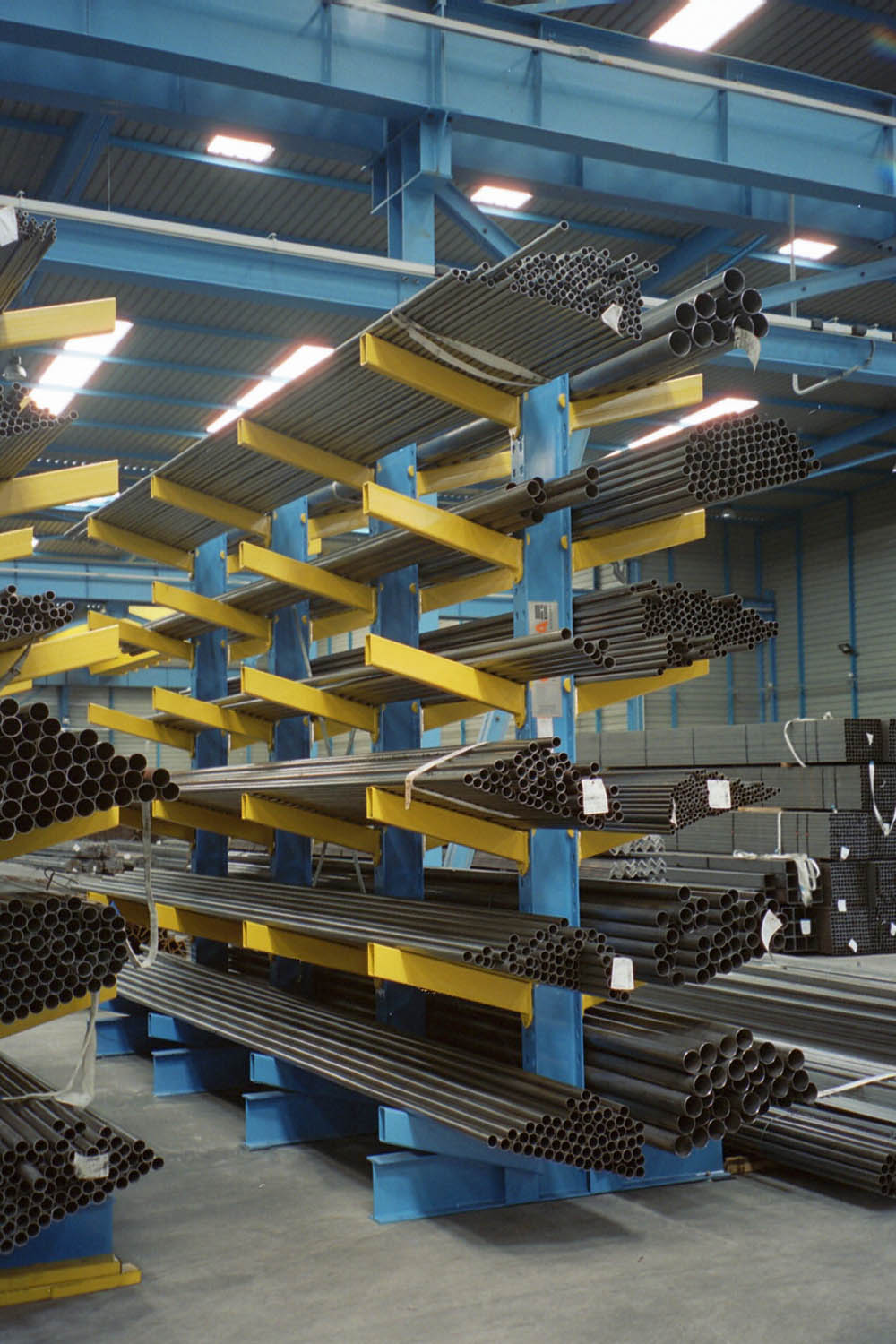

Výklopný regál na dlouhé zboží

Regály na dlouhé zboží jsou vhodné pro skladování obzvláště dlouhého zboží. Výklopný regál pro přepravu dlouhého zboží může být navržen jako vertikální i horizontální skladovací systém. Rozhodujícím faktorem při výběru systému je zamýšlené použití a dostupný prostor ve skladu. Konzolové regály jsou ideální například pro potrubí. Přístup je rychlý a máte dobrý přehled o různých délkách a typech. Svislé regály lze instalovat i v prodejních místnostech.

Výklopný regál na dlouhé zbož

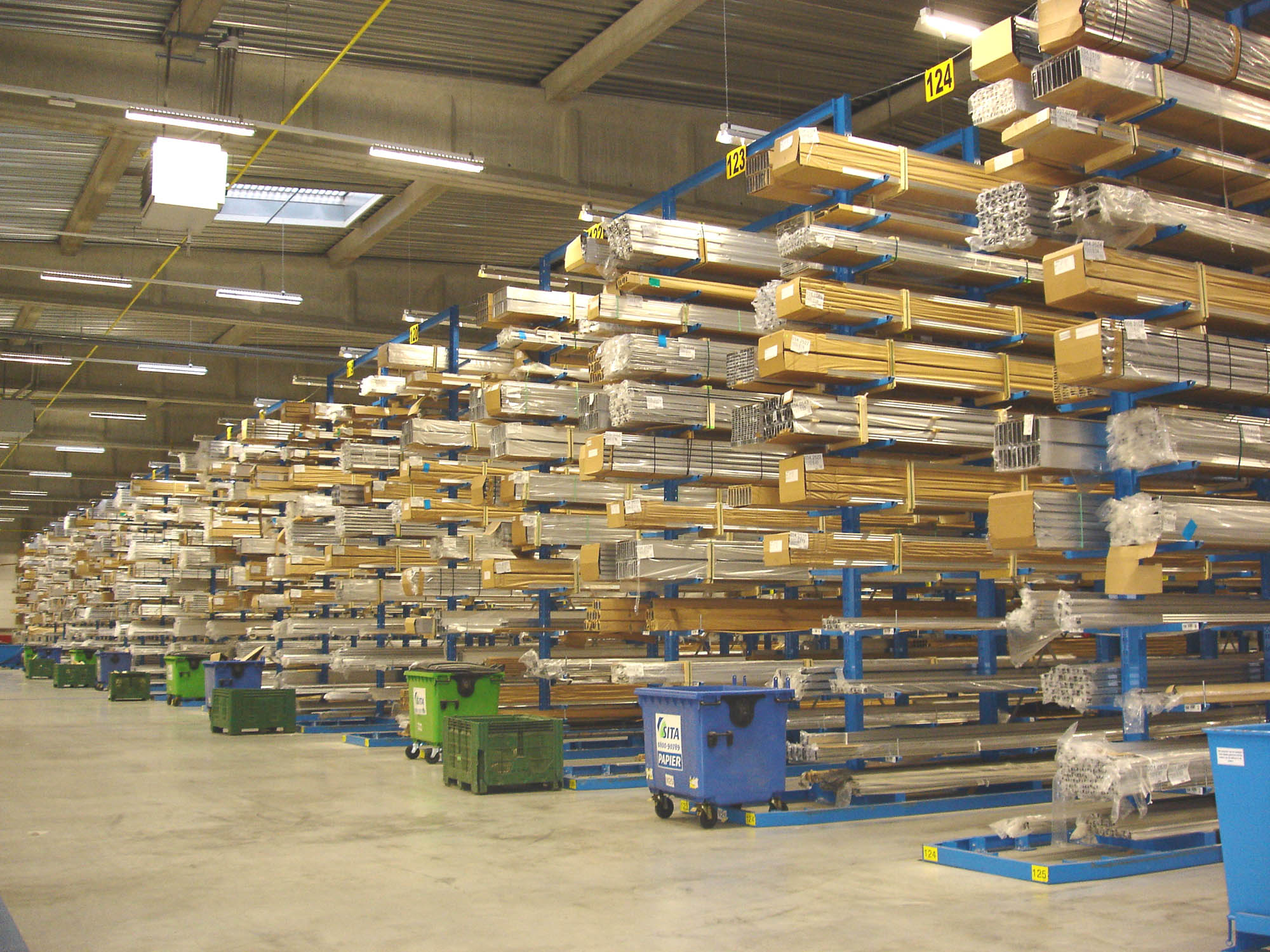

Cantilever racking systems for aluminum
Lagerung von Aluminiumprofilen horizontal in Langgutregalen
cantilever racking for the metal trade
Lange Profile horizontal in einem Langgutregal. Mehrere Lagerebenen, Ausnutzung der Hallenhöhe.
cantilever racking for the metal trade
Verschiedene Längen und Abmessungen können in einem Regal abgelegt werden.
Cantilever racking for storing steel
Für die Lagerung von Metallringen. Ebenso geeignet für Coils und Drahtrollen.
Cantilever racking system for storing metal
Die doppelseitige Version für die Lagerung von Langgut. Armbrücken als Zubehör ermöglichen eine durchgehende Lagerung von verschiedenen Abmessungen in einer Lagerebene.
Galvanized cantilever racking system for outdoor storage
Feuerverzinkt für das Außenlager. Auf Anfrage auch mit Dach und Wand ausführbar.

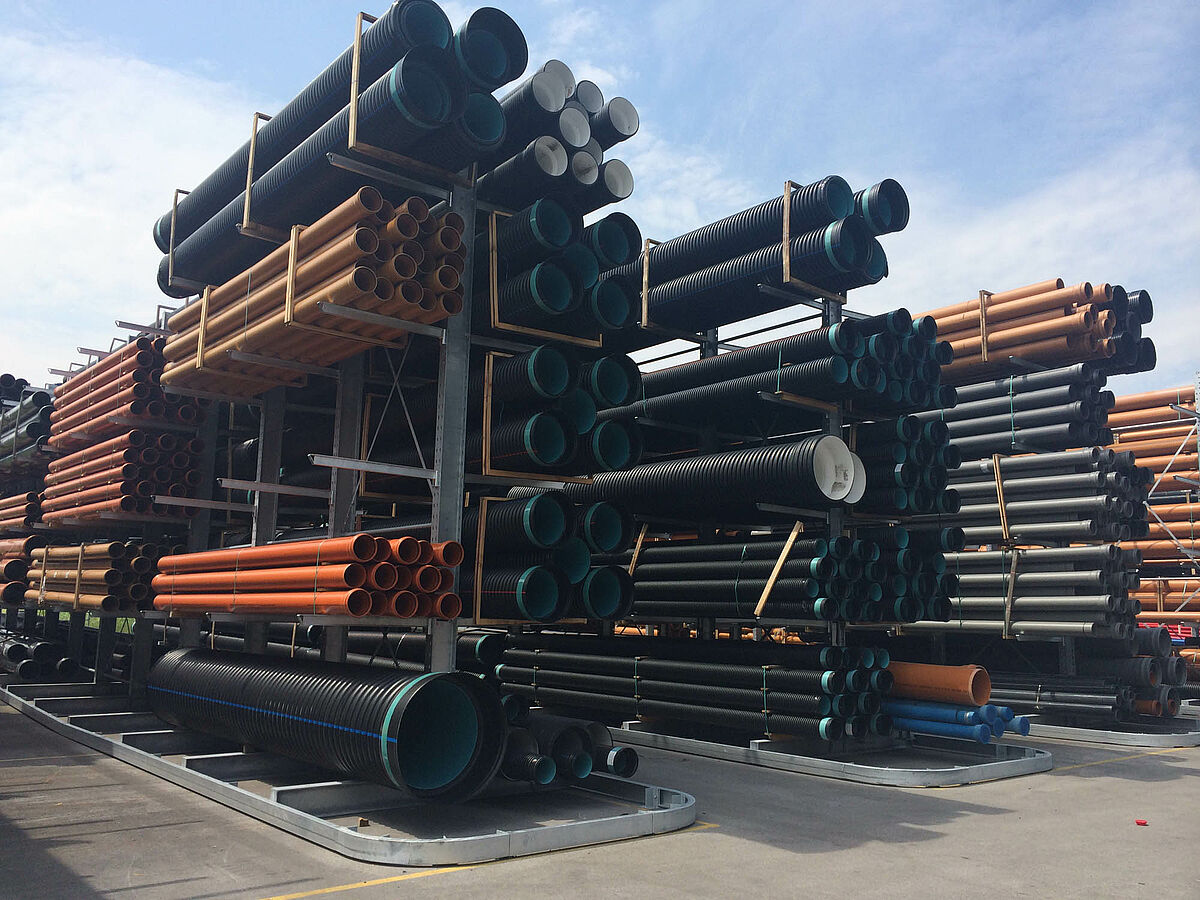

Cantilever racking system for external storage
Für das Außenlager. Doppelseitige Ausführung. Zusätzlich mit Dach und Wand erweiterbar.
Cantilever racking systems for aluminum
Für die Lagerung von Aluminiumprofilen. Optimale Lagerung für Langgut auf geringer Grundfläche.

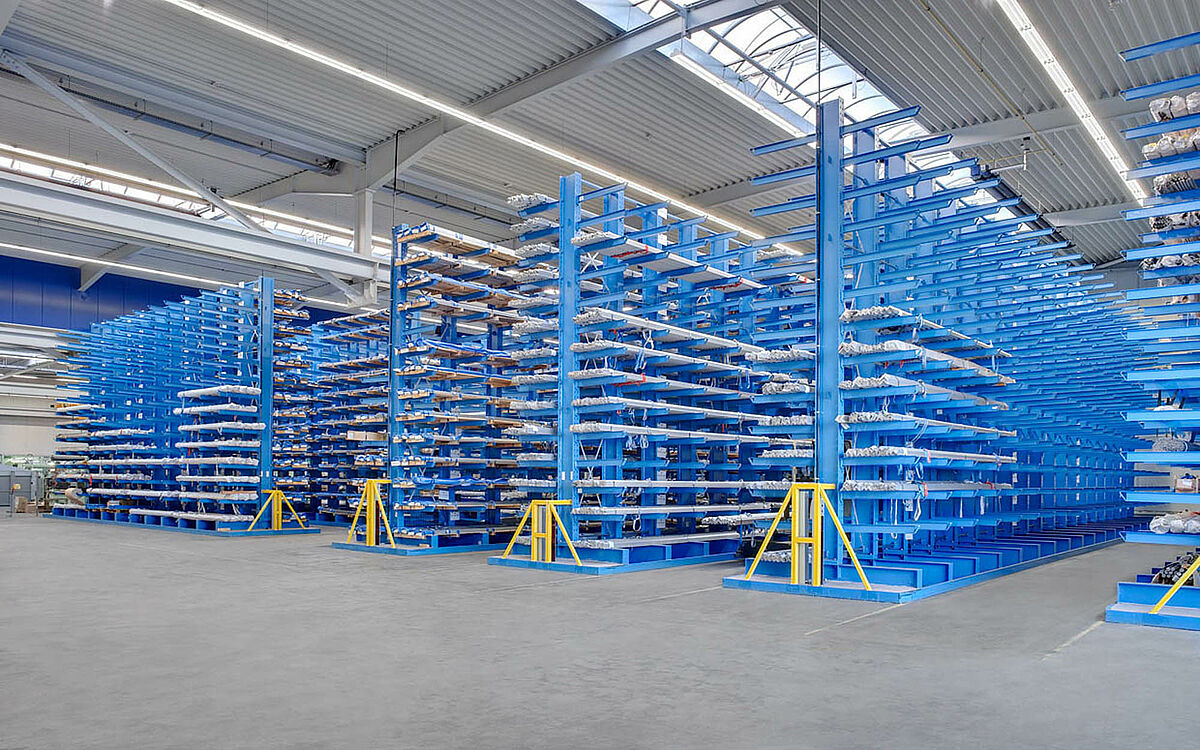

Cantilever racking system steel storage
Mit Armbrücken als Zubehör. Durchgehende Lagermöglichkeit ohne störende Zwischenstützen.

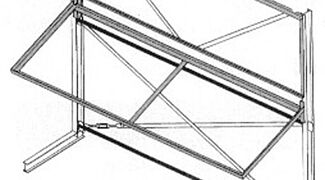

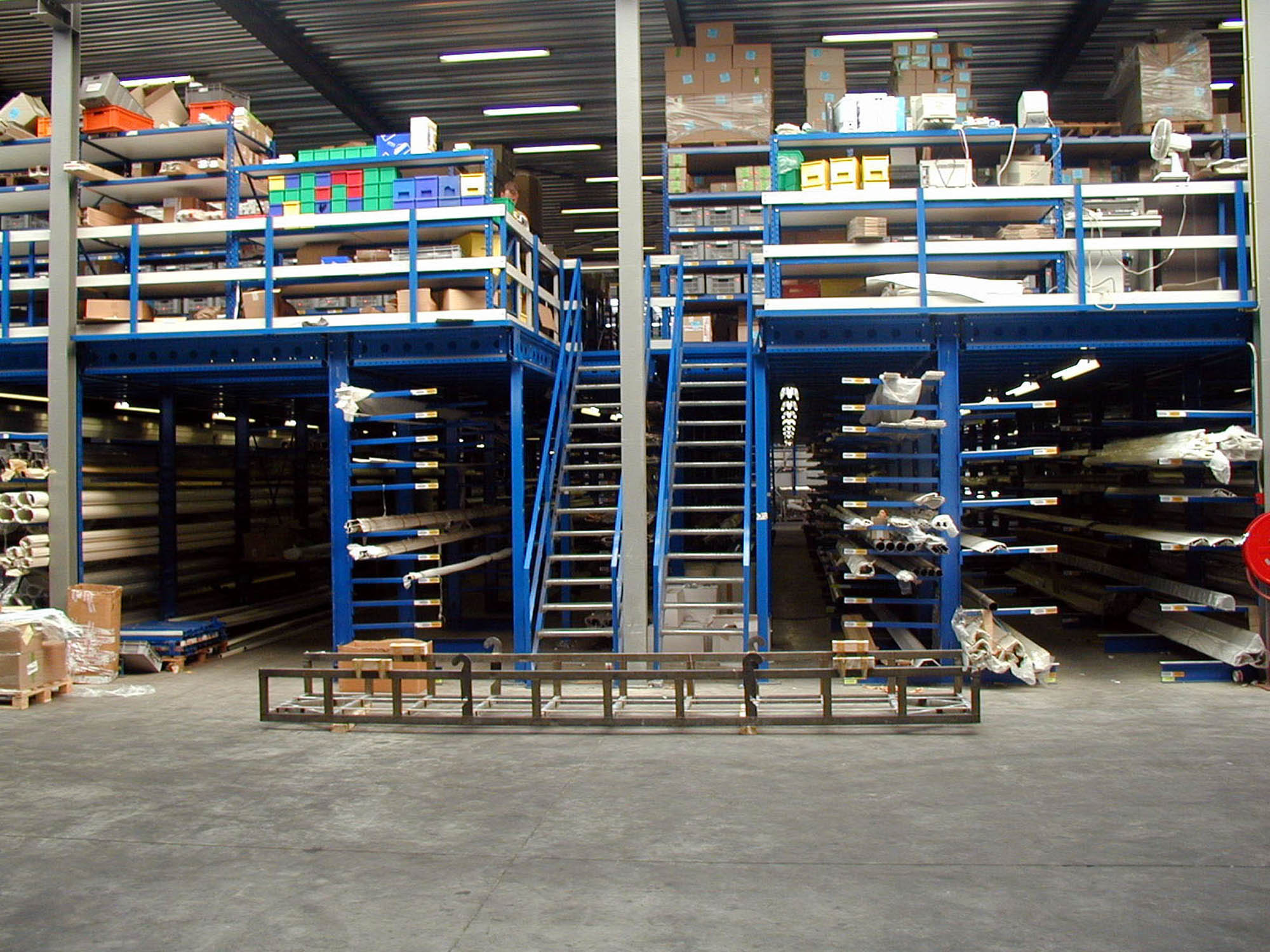

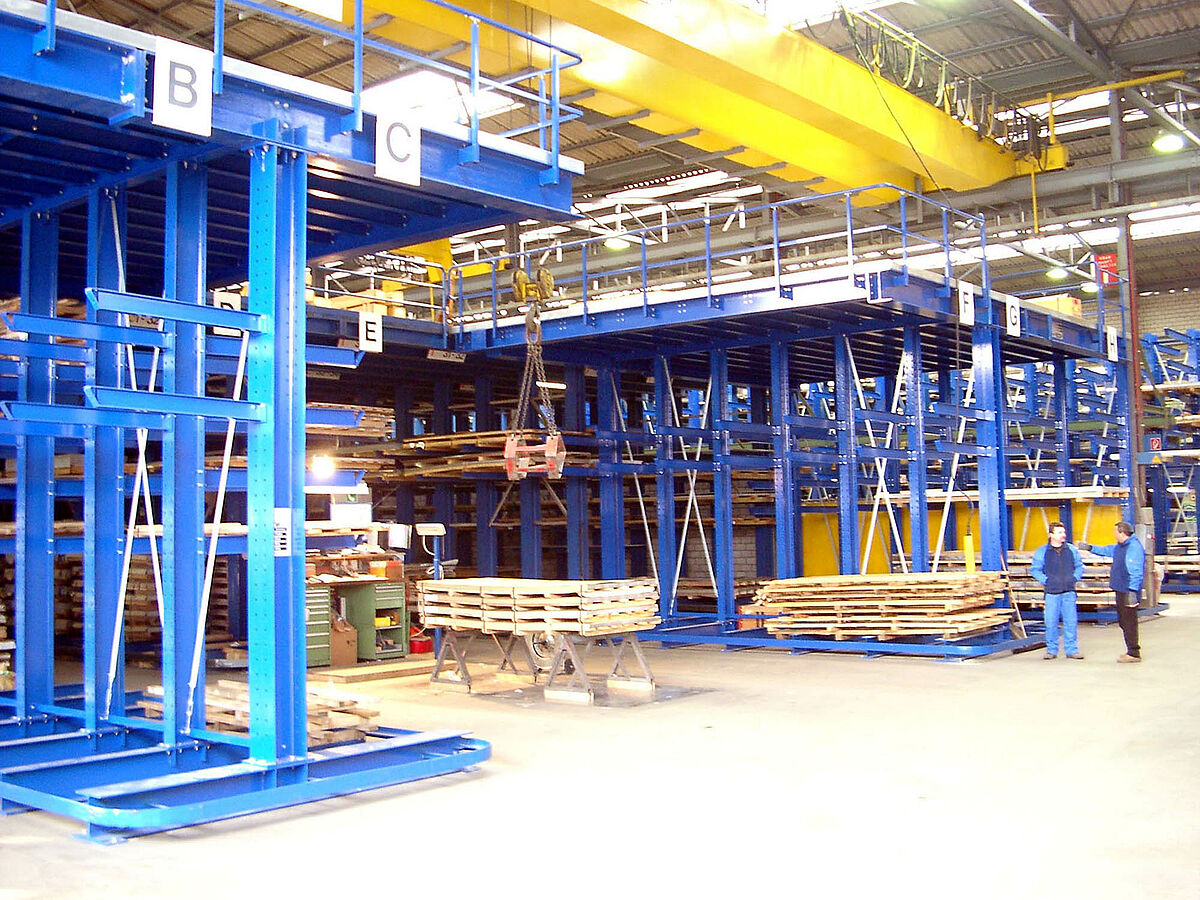

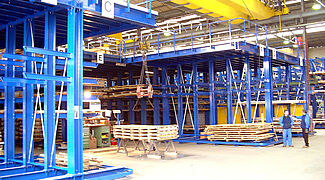

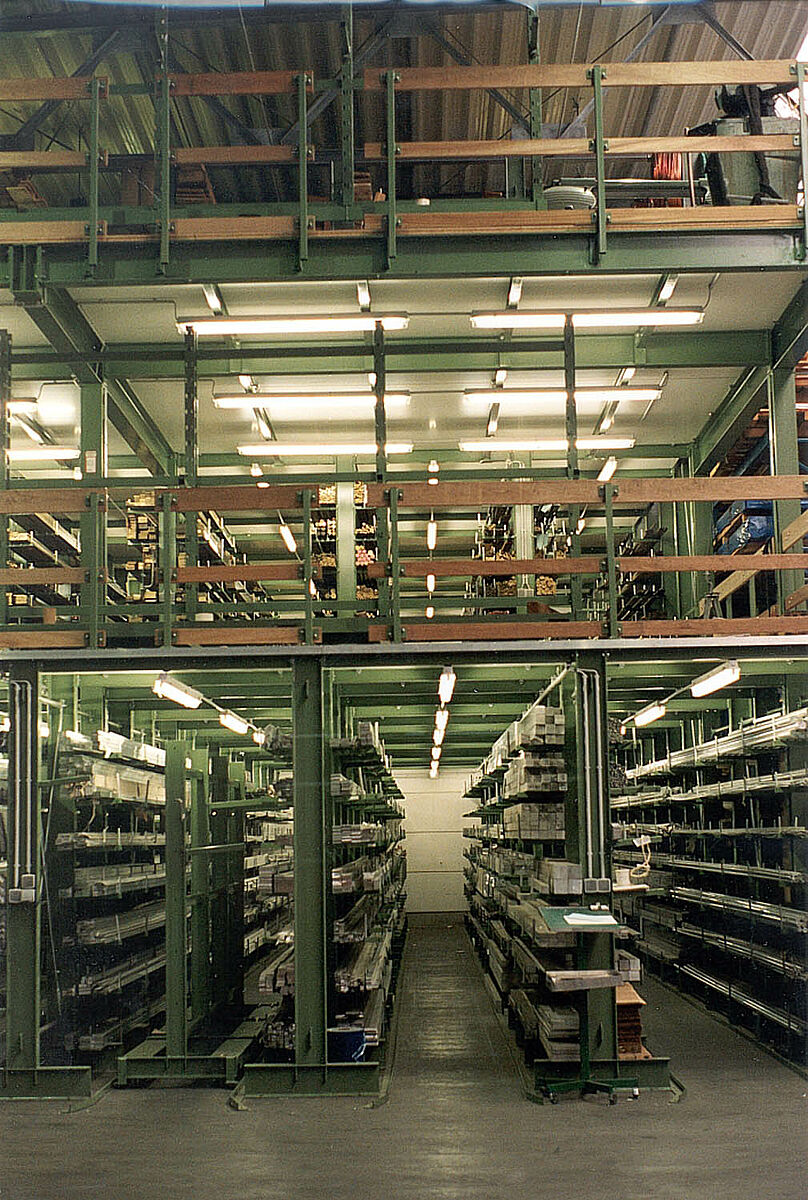

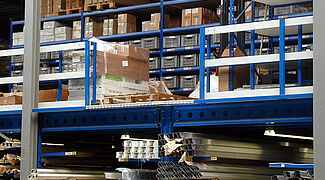

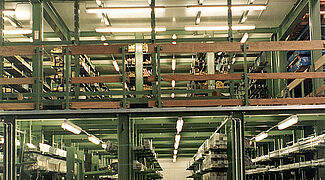

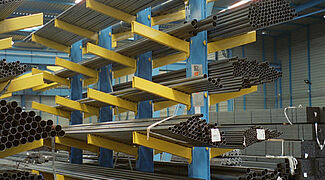

Další varianty konzolových stojanů

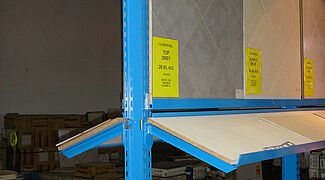

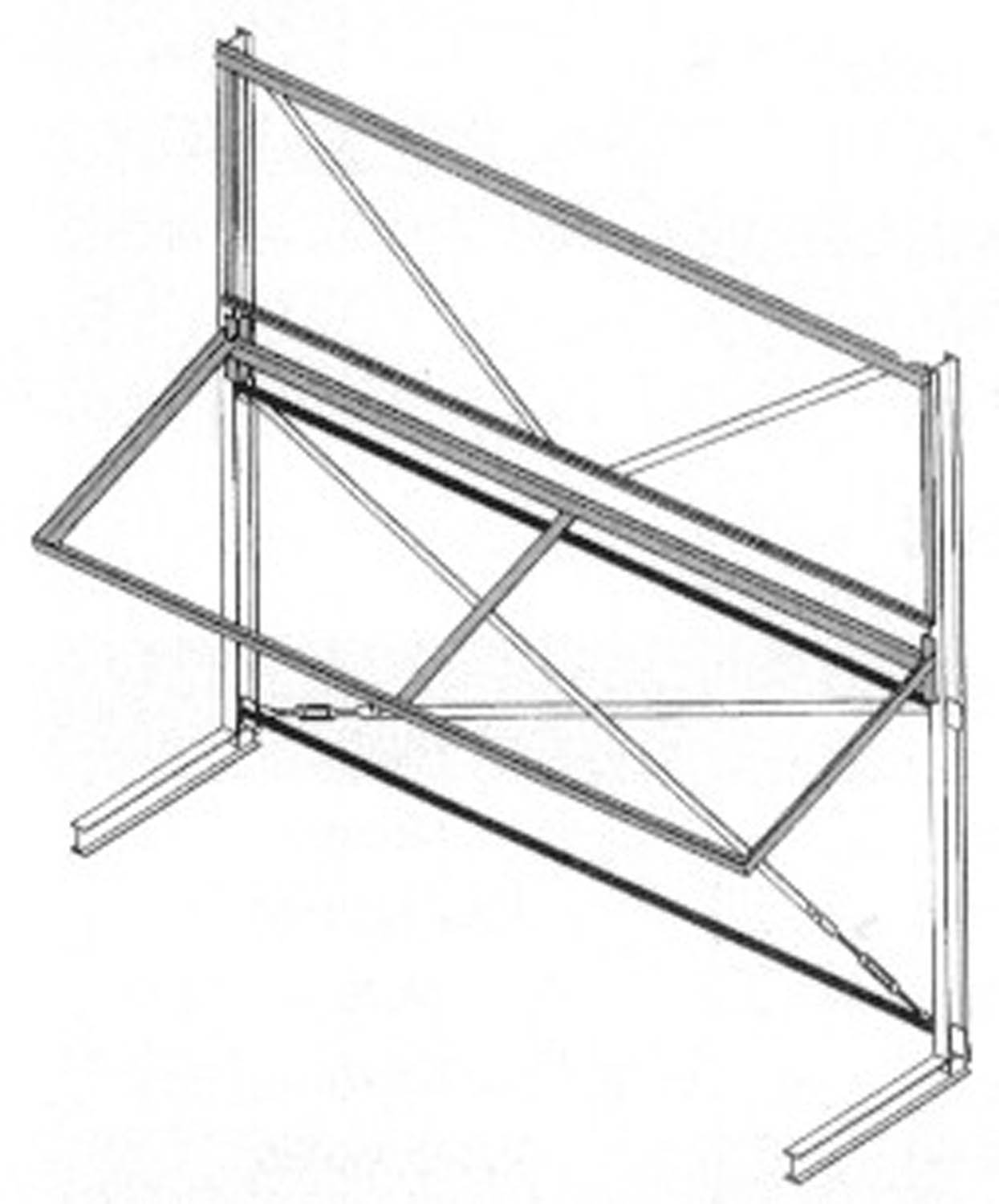

Další varianty konzolových stojanů od společnosti OHRA nabízejí řešení na míru pro jedinečné skladovací potřeby, včetně speciálních aplikací, jako jsou konzolové regálové haly,

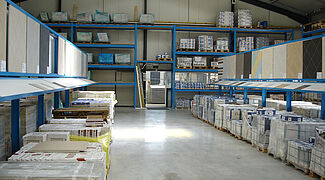

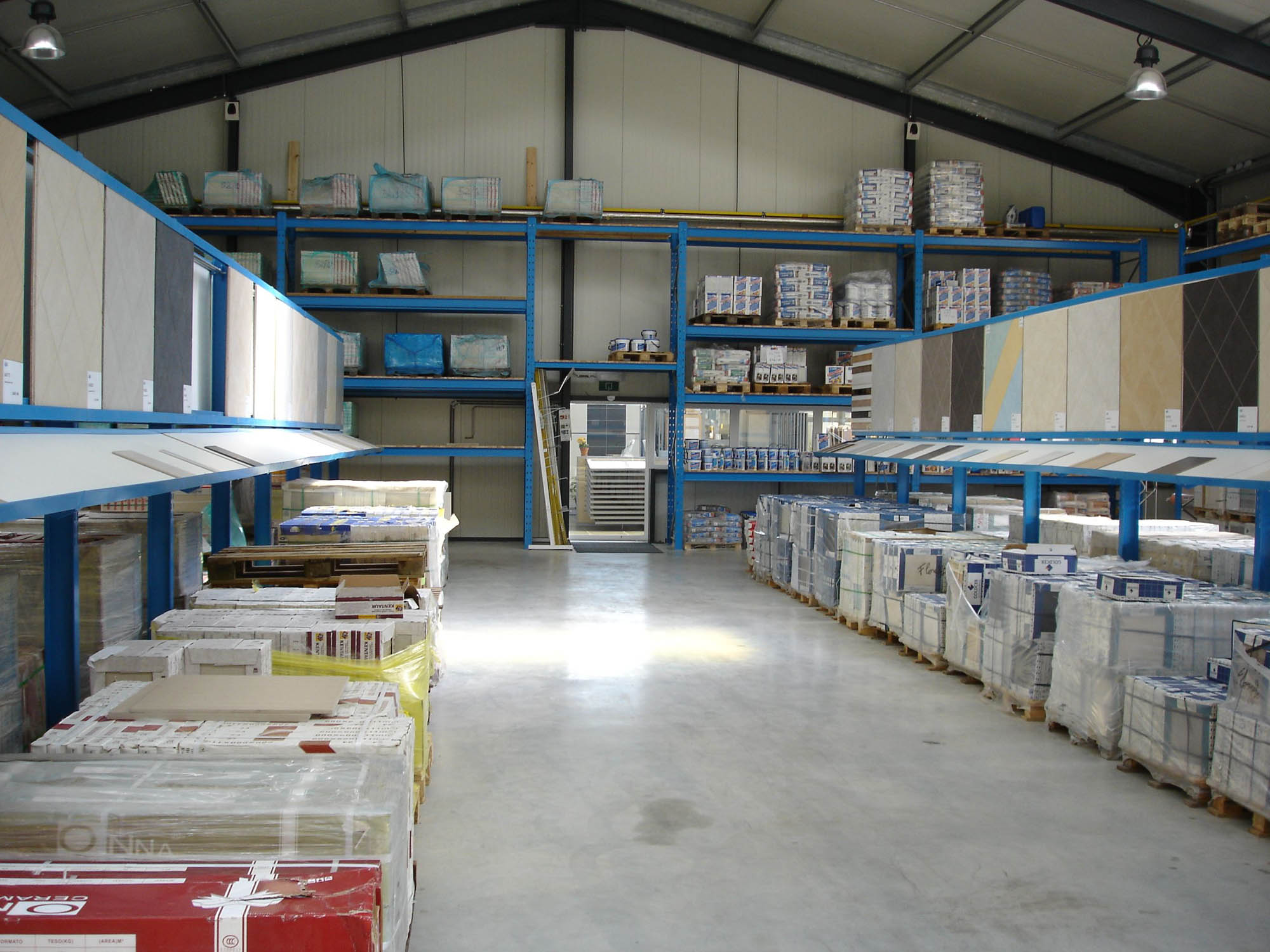

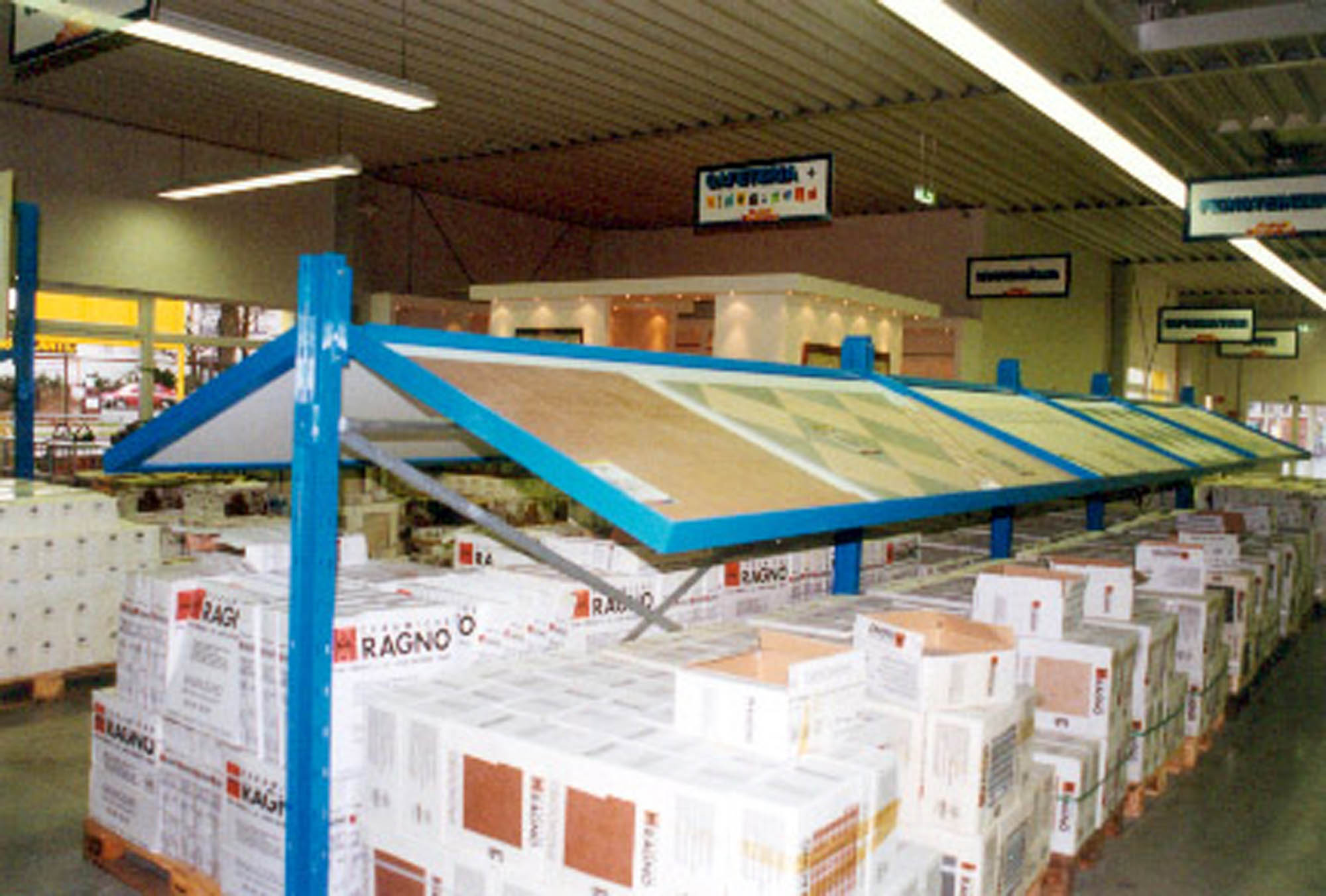

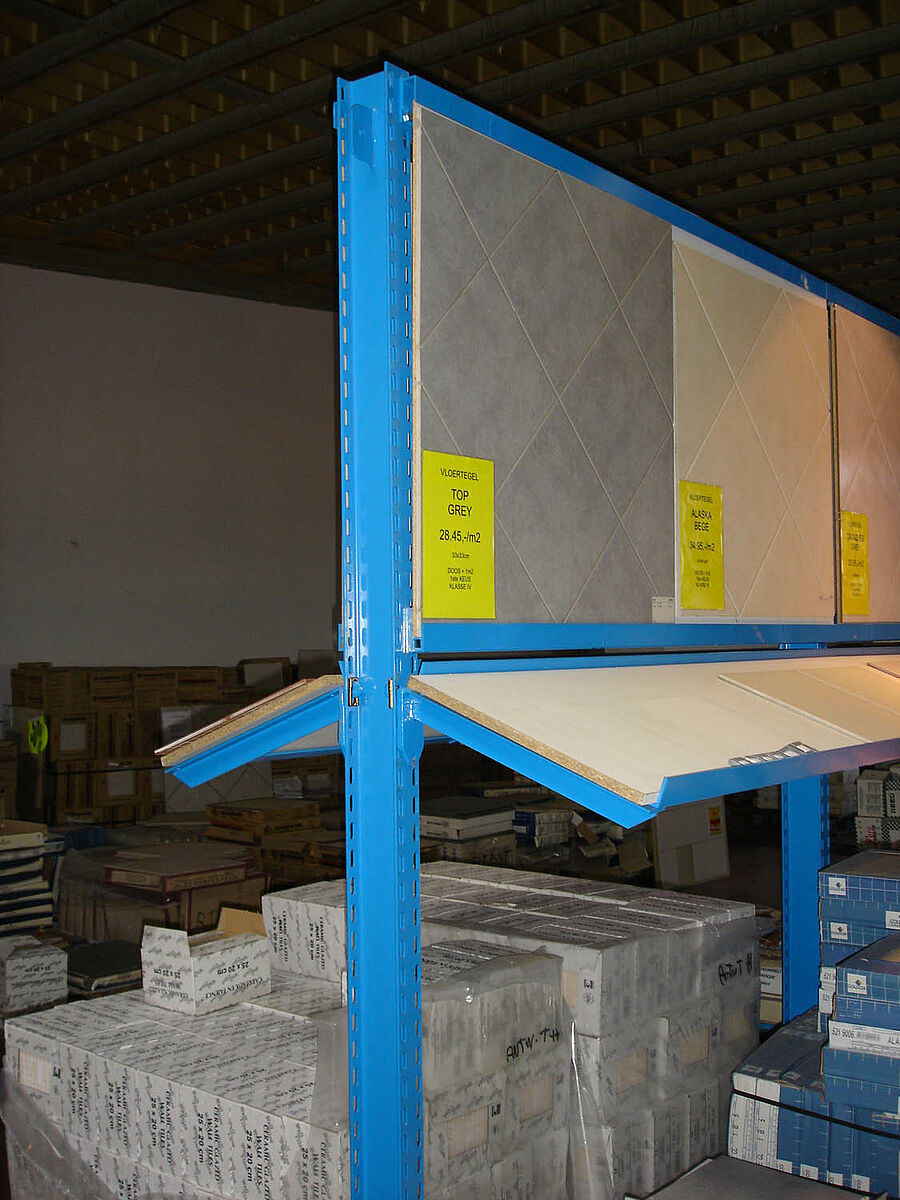

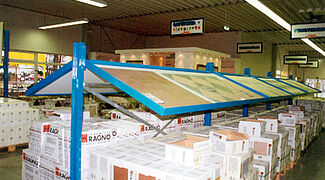

-Etapy a prezentace dlaždic. Objevte naše další varianty konzolových stojanů s širokým výběrem materiálů, stabilitou, bezpečností a možností rozšíření.

Další varianty

Reference

Adamet
Investzal
Albixon
Corswarem NV
Adamet

Adamet

Společnost Adamet-Niemet – velkoobchod s kovy nahradila dosavadní koncept skladování, s uskladněním na zemi a v příliš nízkých regálech, za skladování v konzolových regálech OHRA s výškou až 8 570 mm. Nosnost jednotlivých konzolí přitom činí 500 nebo 600 kilogramů až na 16 skladovacích úrovních. Díky tomu bylo možné zvýšit skladovou kapacitu a také zrychlit procesy vyskladnění a zvýšit efektivitu výroby. Flexibilní, výškově nastavitelné konzoly, jsou také schopny se v případě nárazů vyhnout směrem nahoru a do stran. Díky tomu je zboží chráněno před poškozením.

Na Úspěšný příběh

Investzal

Investzal

Pro skladování cívek o hmotnosti až 5 tun nainstalovala maďarská společnost Invesztál paletový regál OHRA o délce 19,9 metru. Tento vysokozátěžový regál byl individuálně upraven podle rozměrů cívek uskladněných na paletách. Na rozdíl od dosavadního skladování – kombinace skladování na podlaze a ve standardních regálech – je přístup k cívkám díky novým regálům snadnější, spolehlivější a rychlejší. Kromě toho jsou minimalizována poškození – částečně také barevně – pozinkovaných cívek.



Na Úspěšný příběh

Albixon

Albixon

ALBIXON, jeden z předních výrobců bazénů a zastřešení pro bazény v Evropě, rozšířil své skladovací kapacity díky zastřešenému systému konzolových regálů OHRA. Zde jsou uskladněny paletované hliníkové profily; délka palet činí 5 až 12 metrů, hmotnost sahá od 500 do 1 200 kilogramů. Nejenže nový regálový systém poskytuje více místa, ale také snižuje náklady: Nedochází ke zbytečnému přesouvání materiálu, roste efektivita přepravy při skladování a klesá riziko poškození skladovaného zboží. Díky ochraně proti počasí navíc klesají náklady na kontrolu kvality. Díky dobrému přehledu o uskladněném zboží lze také výrazně snadněji provádět inventury.

Na Úspěšný příběh

Corswarem NV

Corswarem NV

Auf sehr geringer Grundfläche ein hohes Lagervolumen.

Na Úspěšný příběh

Sistema

Sklad pro nadměrně dlouhé zboží pro hliníkové okenní profily

Na Úspěšný příběh


Technické detaily

Konstrukce našich konzolových regálů se skládá z pevných, robustních, za tepla válcovaných ocelových profilů, které jsou obzvláště pevné, bezpečné a odolné. Hlavní sestavy (sloupky, konzolová ramena, nohy) jsou opatřeny kvalitním práškovým lakem pro použití v interiéru. Všechny ostatní součásti jsou pozinkované v pásech podle normy DIN 10346. Žárové zinkování součástí podle normy DIN EN ISO 1461 pro venkovní použití.

Ukotvení polic v interiéru pomocí pozinkovaných kotev, venku pomocí kotev z nerezové oceli.


Vlastnosti produktu Konzolová ramena:

  • háček, nastavovací mřížka 100: 100 mm
  • Pružné zavěšení a volný pohyb (např. typ K60K+H), které chrání konzolové rameno a vaše zboží před poškozením
  • Rychlé zaháknutí a odvázání v téměř vodorovné poloze, např. K60 K+H Vysoce kvalitní, kovaný, speciálně kalený hákový dráp
  • Standardní barvy RAL 5015, 2002, 3000, 6011, 7035
  • Žádné nárazové hrany na úložné ploše kvůli vyčnívajícím spojovacím deskám na konzolovém rameni --> proto nedochází k poškození zboží během procesu skladování a vyskladňování Deflektory ramen na konzolových ramenech v souladu s předpisy
  • Připraveno pro montáž zařízení proti odvalení Připraveno pro použití seřizovacího

šroubu Vlastnosti výrobku Stojany/nohy:

  • Standardně oboustranně ve 100 mřížkách: 100 mm perforované, (jednostranné patky polic lze později připravit pro oboustranné použití.)
  • Přišroubování do jedné roviny se stojanovou základnou, což zajišťuje celoplošnou oporu stojanové základny bez vyčnívajících spojovacích desek. Proto nedochází k poškození při skladování a vyskladňování
  • Součásti lze snadno vyměnit při změně konstrukce ložisek nebo při opravách Ochrana pneumatik díky zkosené hraně na svislé základně (standardní výbava systému K60)

Naše regálové systémy odpovídají normě DIN 18800-7 a aktuálním směrnicím odborného svazu pro skladovací zařízení a vybavení (BGR 234), jsou testovány na bezpečnost a mají odpovídající schvalovací pečeť GS.

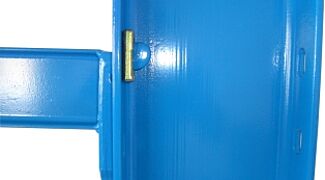

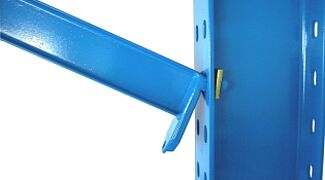

cantilever racking technical detail
Eingehängter Kragarm mit Hinterlegplatte
cantilever racking technical detail
Bei Anstößen weicht der Kragarm aus

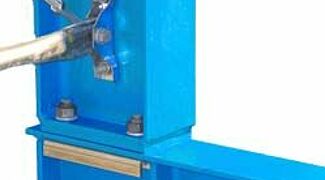

cantilever racking technical detail
Ständerprofil mit Anschluss für Distanzrohre

Hledáte ten správný regálový systém pro vás, nebo jste již našli ten pravý? Rádi vám poradíme a na požádání zašleme cenovou nabídku.

Odeslat žádost o cenovou nabídku

Příslušenství pro konzolové regály OHRA

Pro rozšířenou konfiguraci regálové jednotky OHRA je k dispozici různé příslušenství. Ty lze dodat buď dodatečně, nebo v okamžiku objednání. Patří mezi ně mříže, ochranné systémy proti odvalení v těžkém i lehkém provedení, ramenní mosty, sedlové trubky a mnoho dalšího. Níže si můžete prohlédnout výběr realizovaných řešení.

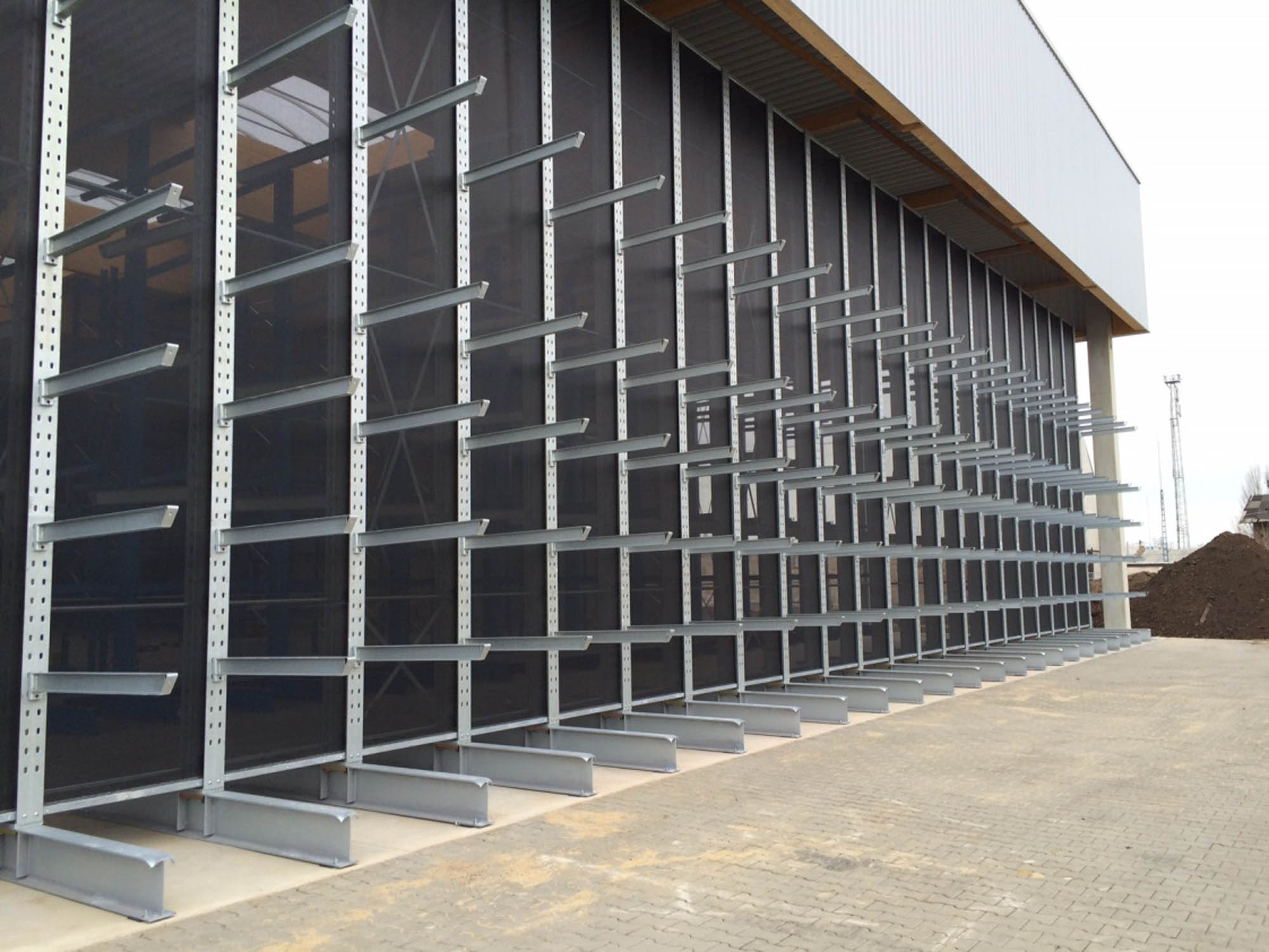

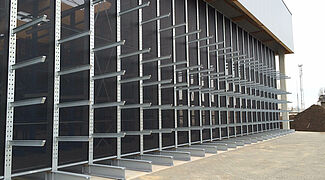

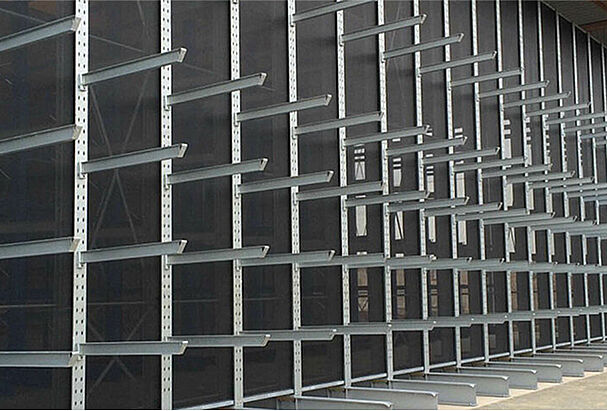

cantilever racking accessory
Feuerverzinkt mit Wetterschutznetz

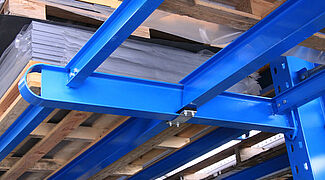

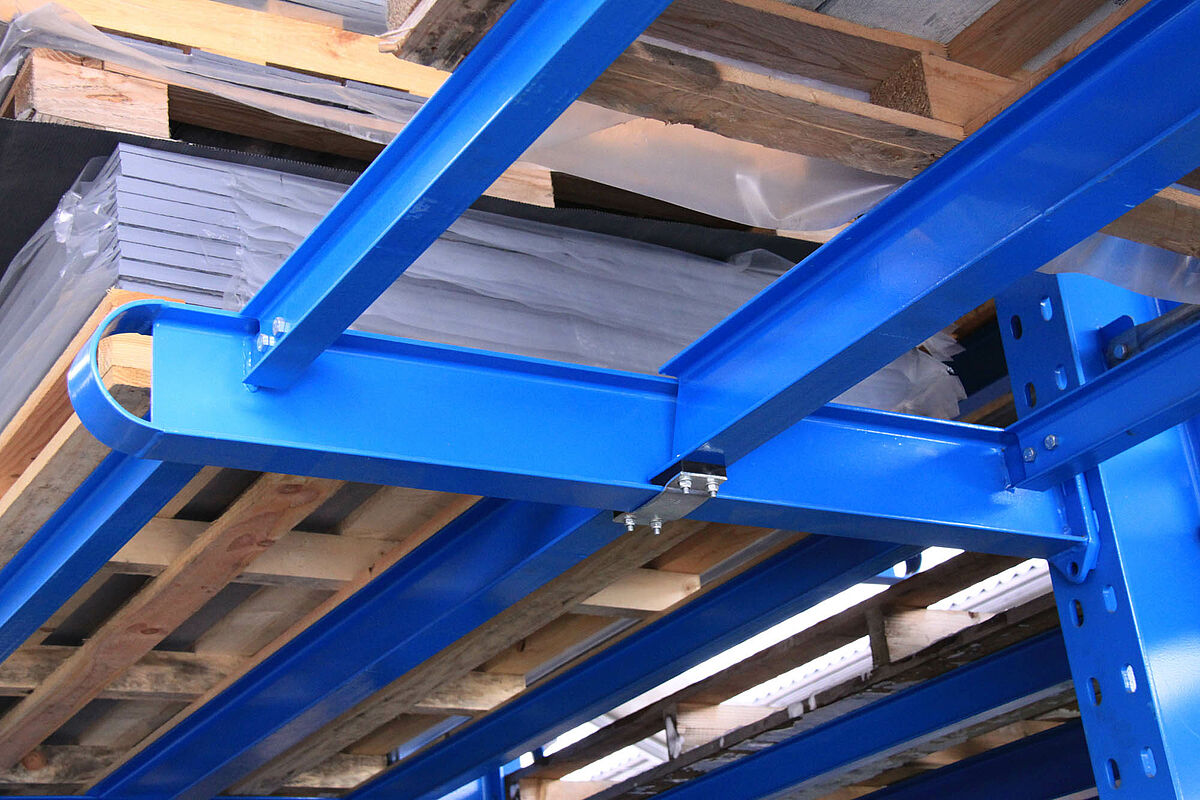

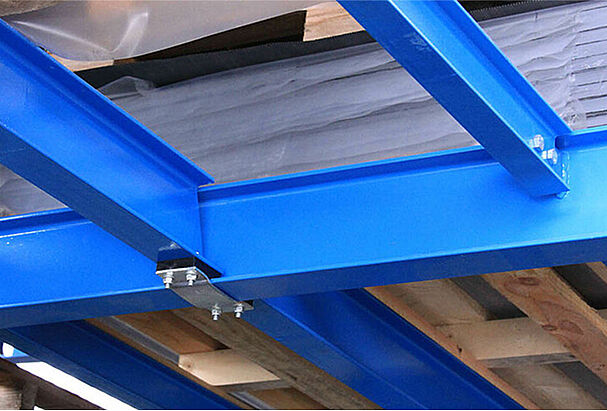

Cantilever racking accessory
Mit Armbrücken. Hiermit können Waren mit verschiedenen Abmessungen in einer Lagerebene gelagert werden.

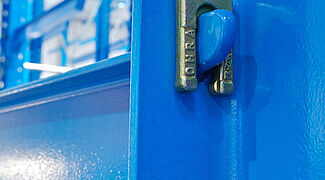

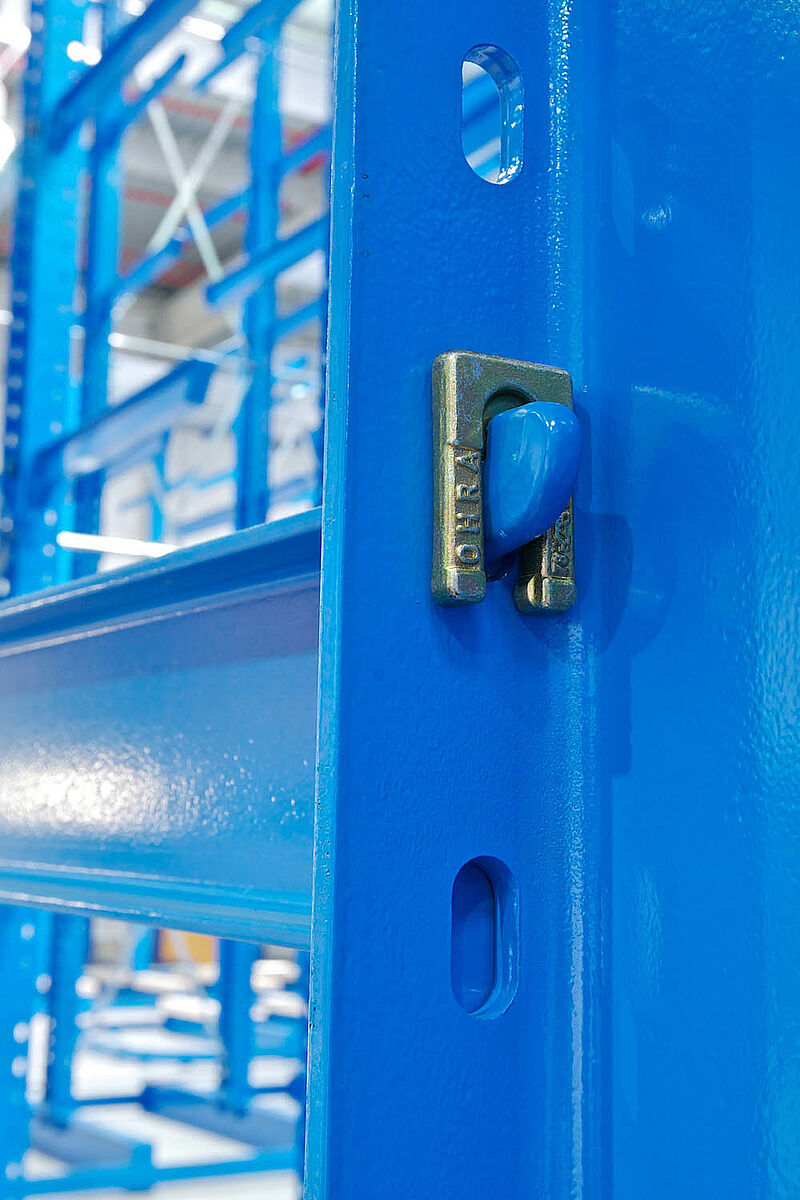

cantilever racking accessory
Mit patentierter Hinterlegplatte für die Fixierung der Kragarme.

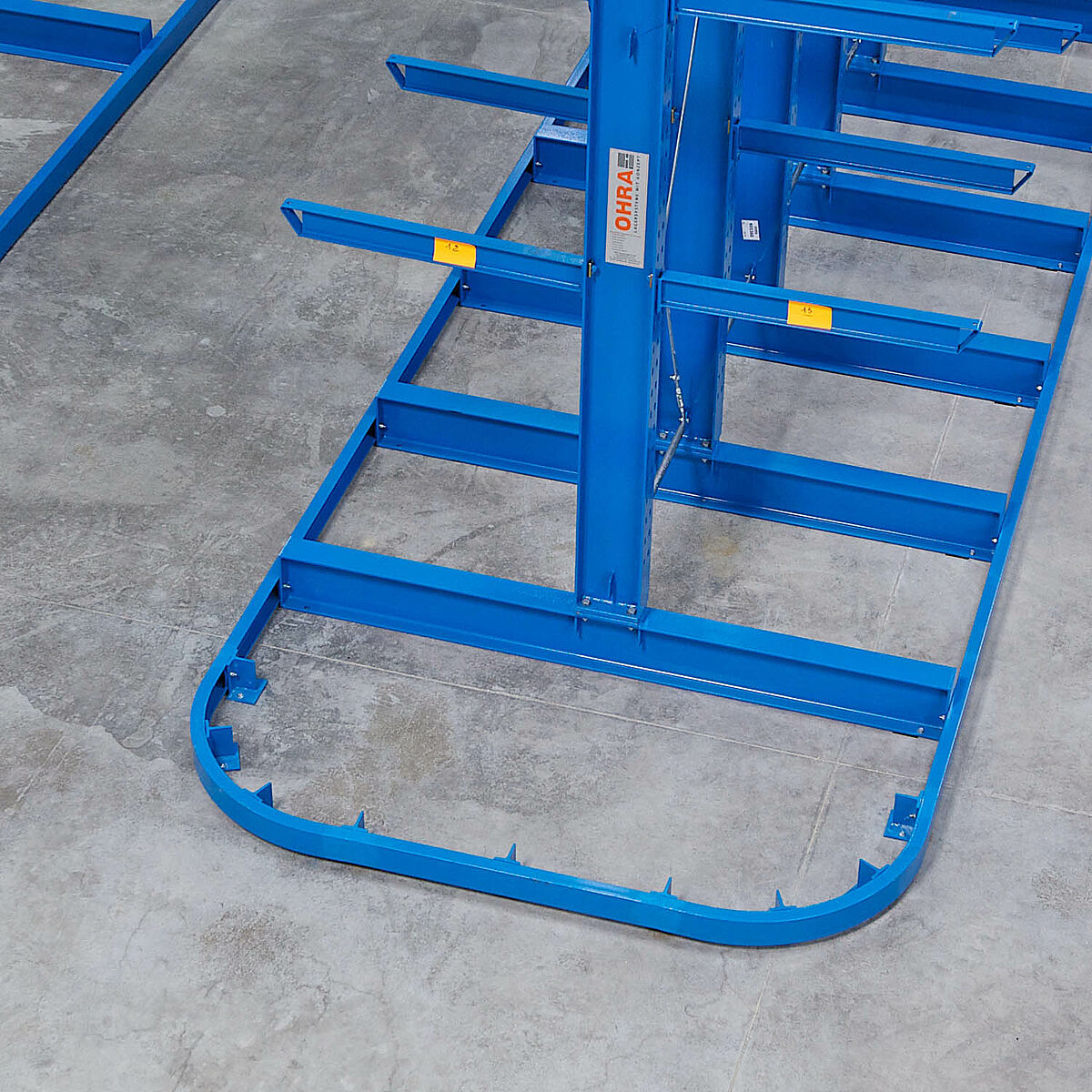

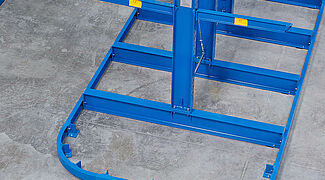

Cantilever racking accessory
Mit Führungsschiene und Einfahrbogen. Damit können Vierwege-Stapler leichter in den Regalgang einfahren und geführt werden.

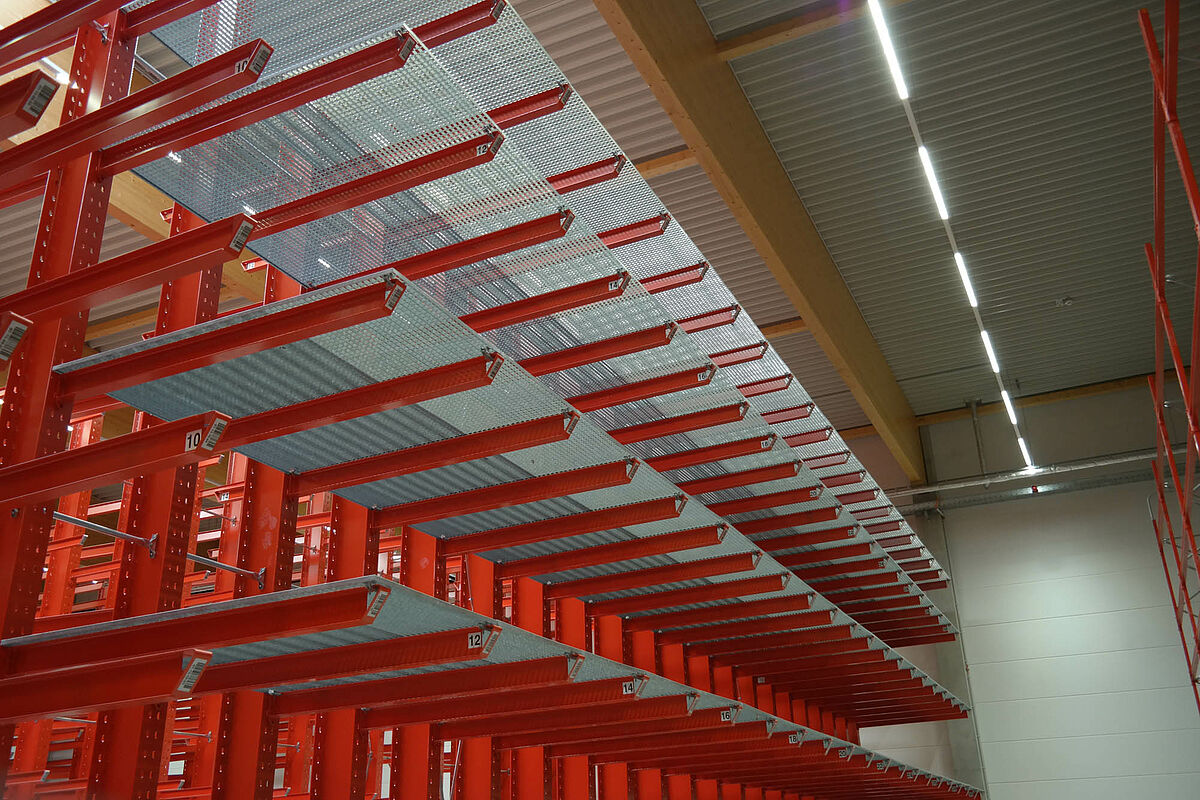

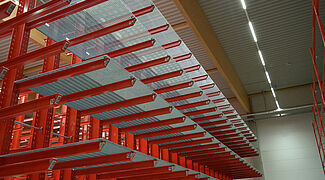

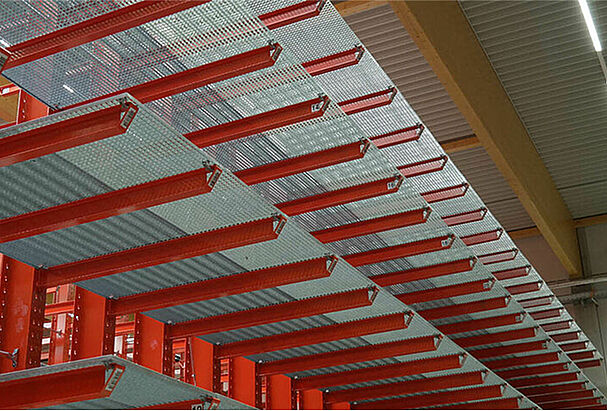

Cantilever racking accessory
Mit Gitterrostauflage. Durchgehende Lagermöglichkeit.
